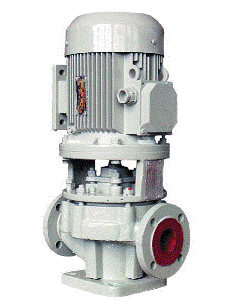

Линейный моноблочный насос ЛМ

Общая информация
Насосы ЛМ - линейные моноблочные, одноступенчатые, центробежные насосы с радиальным подводом и отводом перекачиваемой жидкости.
Привод обеспечивают фланцевые электродвигатели с удлиненным валом или удлинителем.
В насосном агрегате насосная часть и электродвигатель крепятся между собой с помощью фонаря.

Назначение, параметры перекачиваемых сред
Насосы ЛМ предназначаются для перекачивания в стационарных условиях технической воды, жидкостей, имеющих сходство с водой по своим физическим и химическим свойствам (вязкость, плотность, химическая активность).
В стационарном положении насосы ЛМ используются в системах отопления и водоснабжения.
Не приспособлен для перекачивания морской воды.

В таблице №1 приведены параметры перекачиваемых сред.

Конструктивное устройство, монтаж
При производстве насоса ЛМ используются следующие материалы:
- для деталей проточной части: серый чугун марки СЧ20 за исключением ЛМ32-5/28, ЛМ32-6,3/32, где для изготовления рабочих колес используется нелегированная сталь Л25 (ГОСТ 977-88).
Центробежный насос ЛМ оснащают двумя вида уплотнений вала: одинарным торцовым, одинарным мягким сальником.
Всасывающий и напорный патрубки расположены в "линию".
ЛМ32 и ЛМ50, благодаря их весу, положению центра, можно монтировать непосредственно на трубопроводе.
Монтаж электронасосов можно производить на фундаменте.
Климатическое исполнение насоса ЛМ - районы с умеренным и холодным климатом.
По специальному заказу могут изготавливаться в малошумном варианте и на экспорт в климатических исполнениях ТВ, ТС, с частотой тока 60 Гц.

Условное обозначение
на примере насоса ЛМ65-20/25-5(С) - УХЛ 4, где:
- ЛМ: линейный моноблочныйс;
- 65: диаметр патрубков (напорного и всасывающего) в мм;
- 20: подача, в м³/ч;
- 25: напор, в м;
- 5(С): тип уплотнения 5 - торцовое одинарное, С - одинарный мягкий сальник;
- УХЛ: климатическое исполнение (умеренный и холодный климат);
- 4: категория размещения.

Габаритные размеры
