Характеристики
горизонтальный насос 1Д 1600-90

Технические характеристики - горизонтальный насос 1Д 1600-90, укомплектованный центробежным рабочим колесом, имеющим двухсторонний ввод перекачиваемой воды.
Используется в городских и промышленных насосных станциях систем водоснабжения.
По своей конструкции горизонтальный насос 1Д - центробежный одноступенчатый с горизонтальным разъемом в центре корпуса.
Для привода насосного агрегата используется электродвигатель, как правило, общепромышленный трехфазный асинхронный двигатель АИР.

Отечественная промышленностью производит горизонтальные насосы 1Д 1600-90 базового исполнения и с обточками рабочих колес - "а", "б".

Рис. 1: насос - характеристики напорные во всех исполнениях.

Рис. 2: центробежный насос 1Д1600-90 горизонтальный одноступенчатый - габаритные и присоединительные размеры.

Рис. 3: присоединительные и габаритные размеры агрегата.

Рис.1 Напорные характеристики насоса 1Д 1600-90

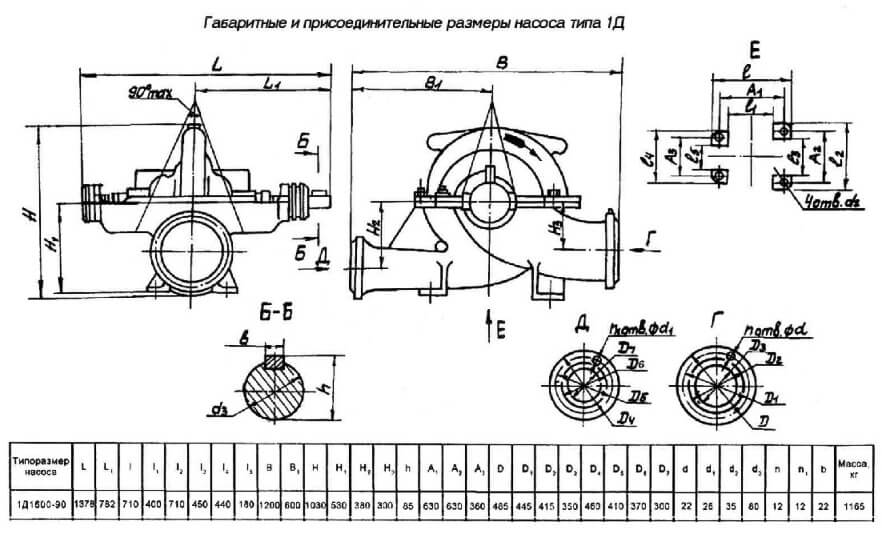

Рис.2 Габаритные и присоединительные размеры насоса

Рис.3 Габаритные и присоединительные размеры агрегата

По параметрам заменяет насосы Д1600-90, 14НДс, 14НДс-60.
Климатическое исполнение, категория размещения горизонтальных насосов модификации 1Д 1600-90 - УХЛ 3.1, У2 и Т2 (ГОСТ 15150-69).
