Характеристики - горизонтальный насос 1Д 315-71

Горизонтальный агрегат Д Технические характеристики - горизонтальный насос 1Д 315-71 с рабочим колесом двухстороннего входа, применяемый для перекачки воды в системе водоснабжения и насосных станциях.
По конструктивному устройству - с одной ступенью горизонтальный насос с центробежным рабочим колесом.
Для осуществления привода в насосном агрегате используется трехфазный общепромышленного назначения электродвигатель.

В промышленности производят горизонтальный насос 1Д 315-71 и в стандартном исполнении и в исполнениях с обточкой рабочих колес - "а" и "б".

На рис. 1: насос и его напорные характеристики.

Рис. 2: с двухсторонним входом горизонтальный центробежный насос 1Д315-71 - габаритные, присоединительные размеры.

Рис. 3: габаритно-присоединительные размеры электронасоса.

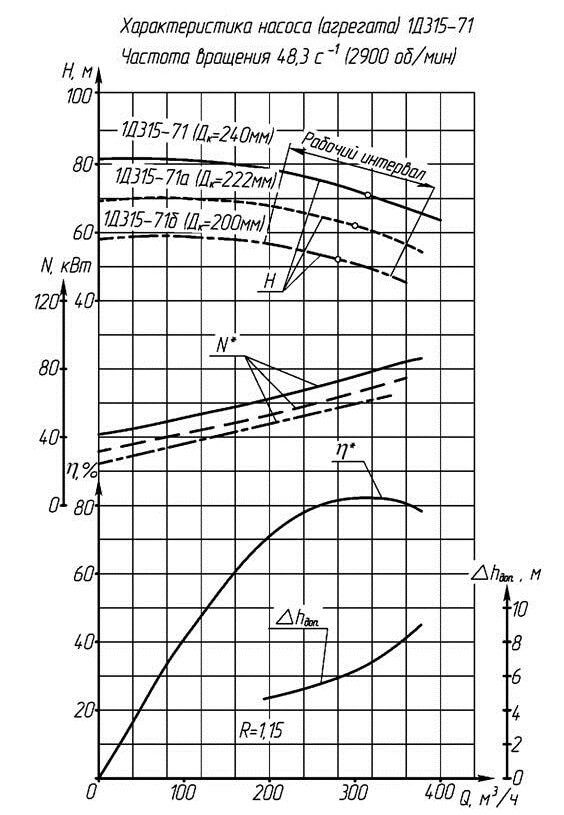

Рис.1 Напорные характеристики насоса 1Д 315-71


Напорные характеристики

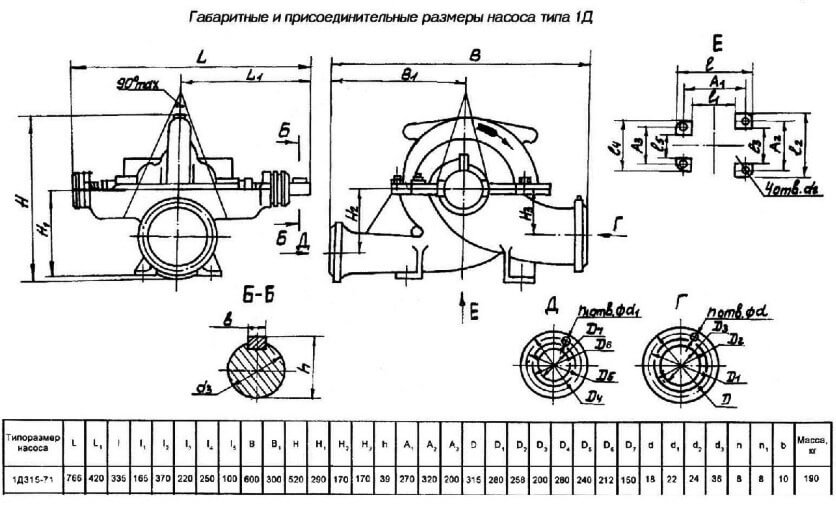

Рис.2 Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры насоса

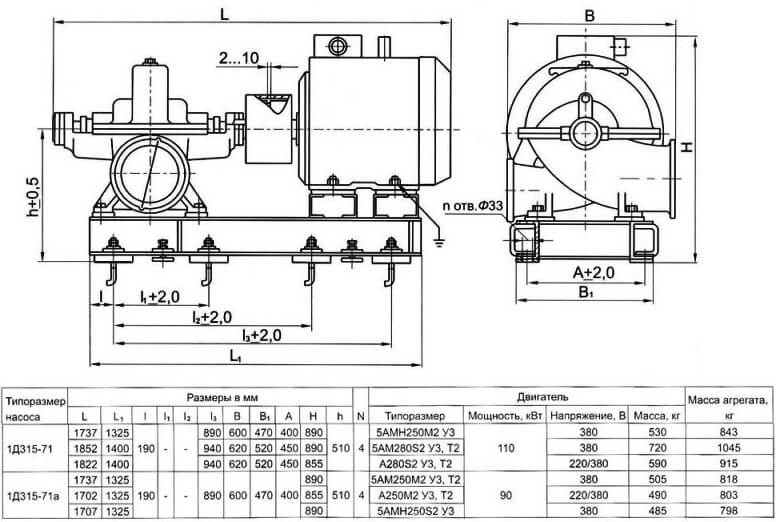

Рис.3 Габаритные и присоединительные размеры агрегата
Габаритные и присоединительные размеры агрегата

Электроагрегат 1Д 315-71 по своим характеристикам и параметрам заменяет горизонтальный насос Д320-70, 6НДс.
