Характеристики насоса 1Д720-90

Горизонтальный насос 1Д720-90 Технические характеристики горизонтальных насосов 1Д720-90 - с двухсторонним вводом, спиральным отводом перекачиваемой среды, одноступенчатые центробежные насосы.
Электронасосы предназначены для перекачивания воды и других нетоксичных жидкостей.

Для обеспечения привода насосного агрегата используются асинхронные 3-х фазные электродвигатели серии АИР.

Условное обозначение
1Д720-90, где
- 1: первая модернизация насоса;
- Д: насос двухстороннего входа;
- 720: номинальная подача, м³/час;
- 90: номинальный напор, м.

Электроподключение
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1 - технические характеристики горизонтального насоса 1Д720-90.

Таблица 1. Технические характеристики
Марка Подача
м³/ч
Напор
м
Мощность насоса
номинал.
квт
Мощность насоса
максим.
квт
1Д720-90 базовый 720 90 222 257
1Д720-90а обточка"а" 650 74 164 199
1Д720-90б обточка"б" 580 59 118 135

Частота вращения - 1450 об/мин. Потребляемая мощность насоса в номинальном режиме 222 квт, максимальная в пределах рабочей зоны - 257 квт.
Патрубки: всасывающий Ду-250 мм, напорный Ду-200 мм.
КПД насоса: 80%. Допускаемый кавитационный запас (ДКЗ) не более 6,9 м.
Утечка через сальниковое уплотнение от 0,2 до 7 л/час.
Диапазон подачи базового насоса - 500 - 920 м³/час, напора 95 - 84 м.

Климатическое исполнение и категория размещения горизонтального электронасоса 1Д720-90 - УХЛ 3.1, У2 и Т2 (ГОСТ 15150-69).

Рис. 1 - горизонтальные насосы - рабочие характеристики.
Рис. 2 - габаритный чертеж электронасоса.

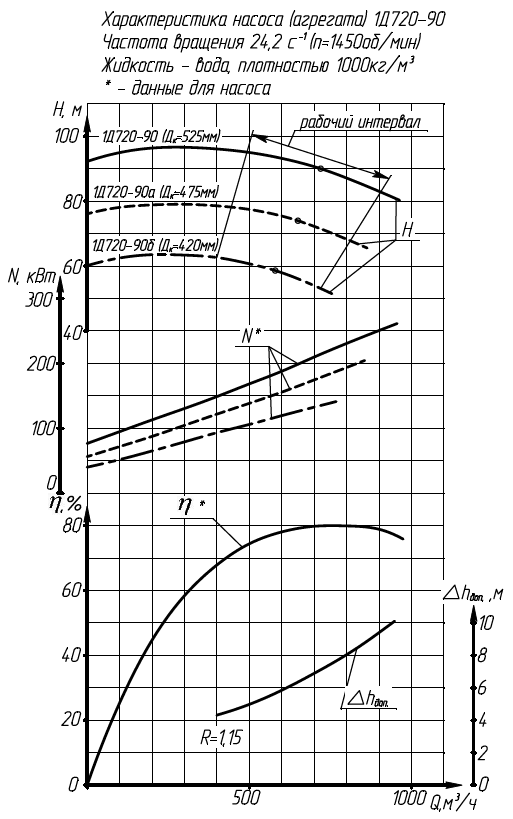

Рис.1 Напорные характеристики насоса


Напорные характеристики насоса

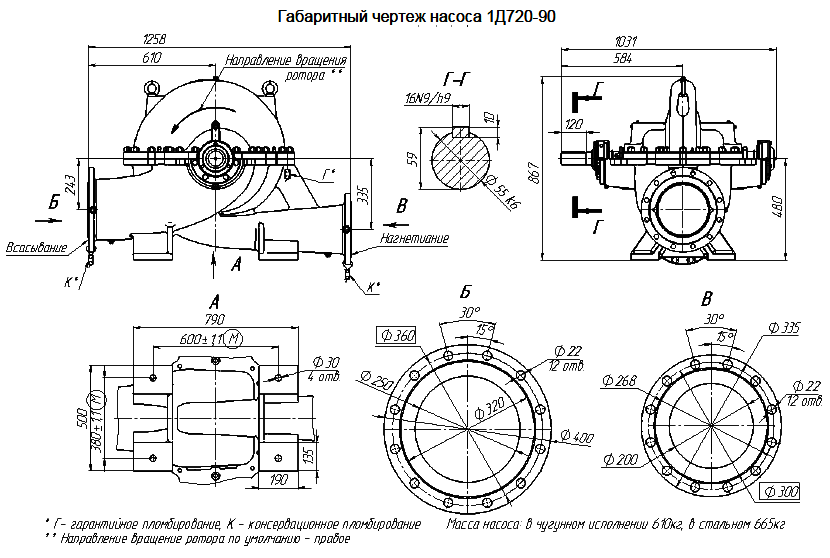

Рис.2 Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры насоса

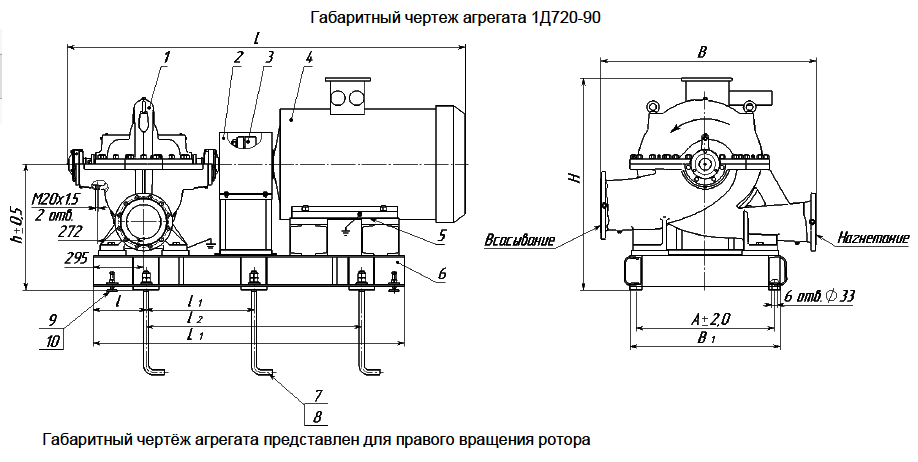

Рис.3 Габаритные и присоединительные размеры агрегата

Габаритные и присоединительные размеры агрегата

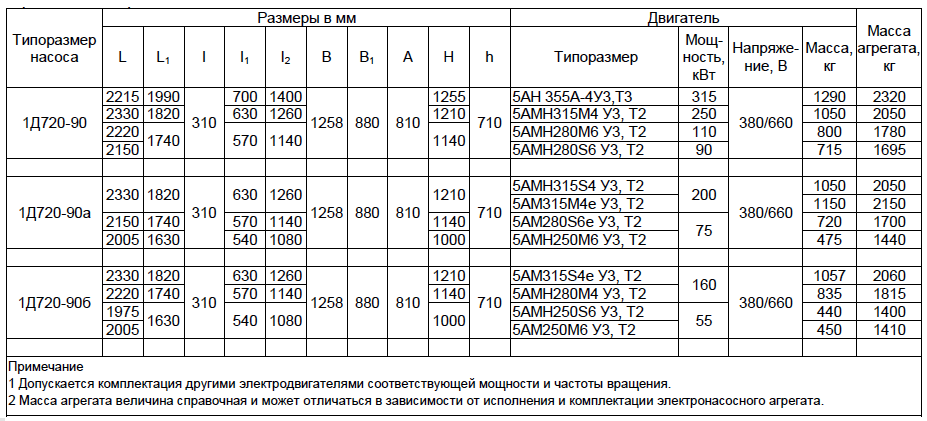

Габаритные и присоединительные размеры агрегата-продолжение таблицы
