Технические характеристики насоса 1Д800-56

Горизонтальный насос 1Д800-56 Технические характеристики - насосы горизонтальные 1Д800-56 - одноступенчатые, со спиральным отводом и двухсторонним подводом воды (жидкости) к рабочему колесу, центробежные насосы.
Основная задача горизонтальных насосных агрегатов - перекачивание воды и нетоксичных химически активных жидкостей.

Для обеспечения привода насоса 1Д800-56 используются асинхронные трехфазные электродвигатели с короткозамкнутым ротором.

Условное обозначение
1Д800-56, где
- 1: насос первой модернизации;
- Д: насос двухстороннего входа;
- 800: номинальная подача, м³/час;
- 56: номинальный напор, м.

Электроподключение
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1 - технические характеристики горизонтального насоса 1Д800-56.

Таблица 1. Технические характеристики
Марка Подача
м³/ч
Напор
м
Двигатель
квт
Рабочее
колесо
мм
1Д800-56 базовый 800 56 200 430
исполнение "а" 740 48 132 397
исполнение "б" 700 40 110 371

Патрубки: на входе Ду-300, Ру-6, на выходе Ду-200, Ру-16.
Частота вращения вала - 1450 об/мин.
Потребляемая мощность базового насоса 1Д800-56 - 150 квт, с обточкой "а" - 120 квт, с обточкой "б" - 103 квт.
КПД насоса 84%. Допускаемый кавитационный запас (ДКЗ) не выше 5 м.
Утечка через сальниковое уплотнение от 0,2 до 7 л/час.
Диапазон подачи базового насоса - 550 - 960 м³/час, напора 61 - 53 м.

Климатическое исполнение и категория размещения горизонтального насоса 1Д800-56 - УХЛ 3.1, У2 и Т2 (ГОСТ 15150-69).

Рис. 1 - горизонтальные насосы - рабочие характеристики.
Рис.2 - габаритный чертеж электронасоса.

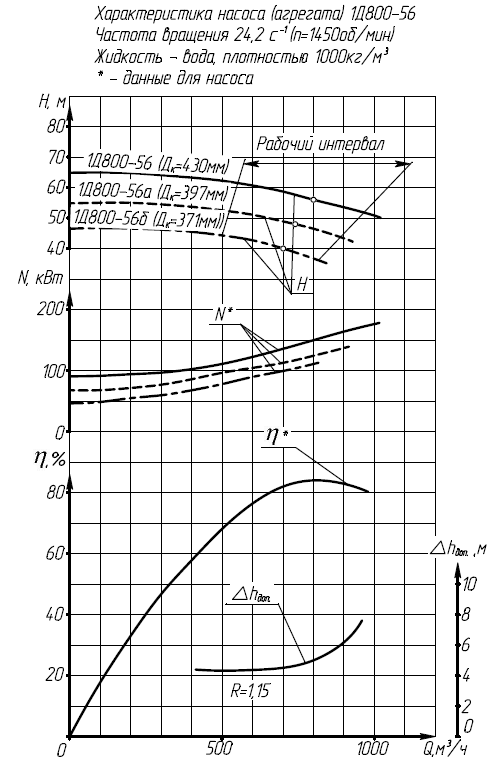

Рис.1 Напорные характеристики насоса


Напорные характеристики насоса

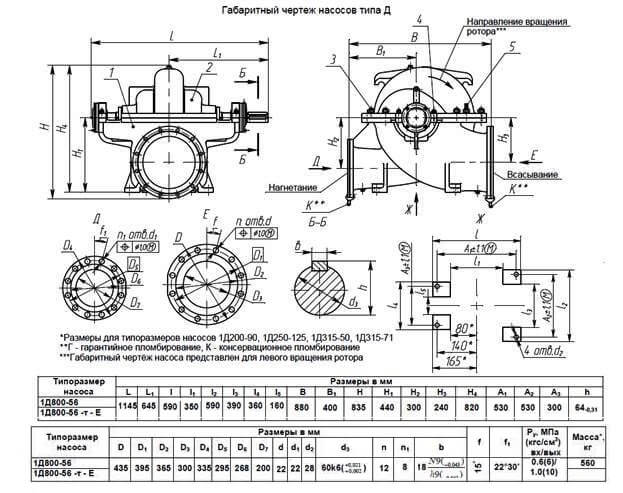

Рис.2 Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры насоса

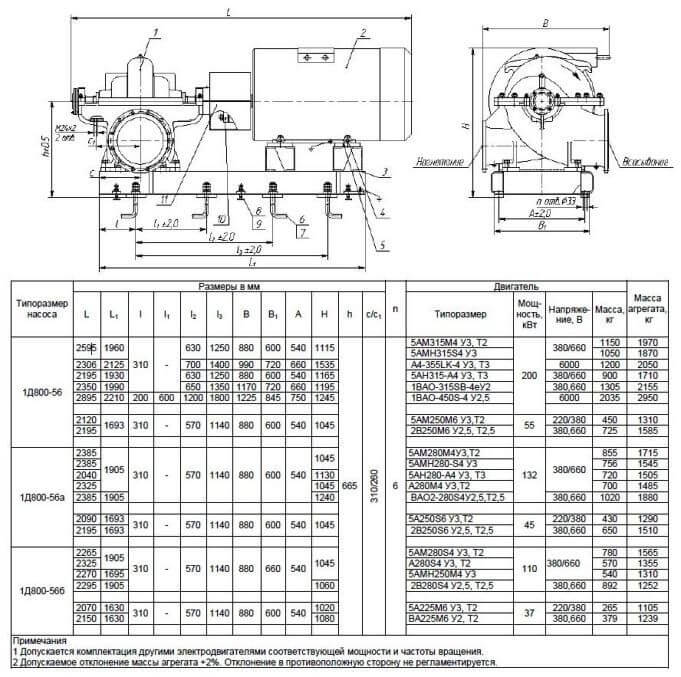

Рис.2 Габаритные и присоединительные размеры агрегата

Габаритные и присоединительные размеры агрегата
