Технические характеристики 1НЦВ-40/65Б
Технические характеристики одноступенчатых судовых насосов 1НЦВ-40/65Б вертикальной конструкции. По своим характеристикам - динамические, для перекачивания морской, пресной воды и рассолов, центробежные насосы.
Судовые морские насосы в насосных агрегатах комплектуются электродвигателями специального исполнения 2ДМШН, ДМН.
Технические характеристики насоса
| Марка насоса | Подача (min-max) м3/ч |
Напор (max-min) м |
N эд. квт |
Об/мин. | Масса агрегата кг |
| 1НЦВ-40/65Б | 40 (25-50) |
65 (72-60) |
15 | 2900 | 225 |
Мощность насоса - 14,0 квт.
В судовые электронасосные агрегаты монтируют асинхронные трехфазные электродвигатели 2ДМШН180МА, мощностью 15 квт.
Проточная часть 1НЦВ-40/65Б изготовлена из морской бронзы.
Допускаемый кавитационный запас (ДКЗ) до 5 м.
Сальниковое или торцовое уплотнение вала.
Габаритные размеры L-длина, B-ширина, H-высота: L(570)х(B)485х(H)905 мм.

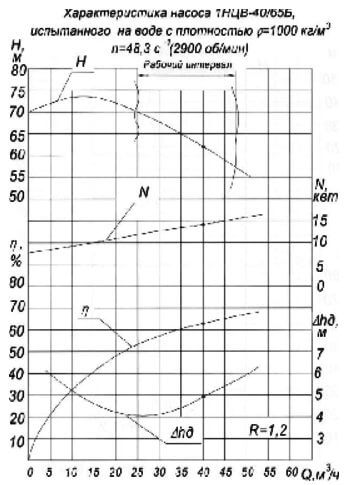

Напорные характеристики насоса |
Рисунок насоса с обозначением деталей
|

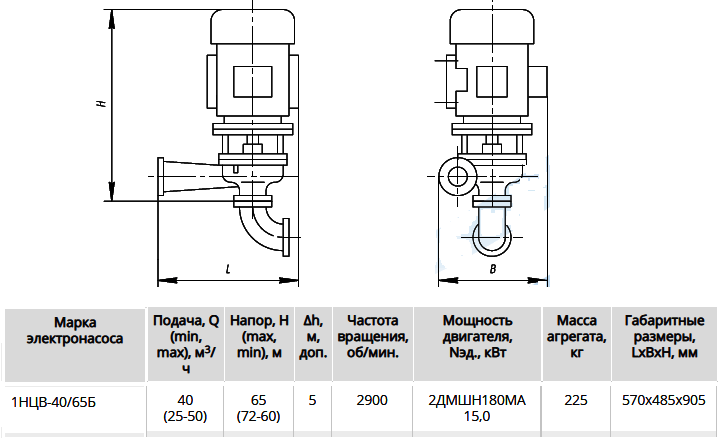

Габаритные и присоединительные размеры агрегата |
