Технические характеристики 1НЦВ-63/20Б
Технические характеристики центробежных вертикальных судовых насосов 1НЦВ-63/20Б.
По техническим характеристикам - динамические насосы центробежные для перекачивания рассолов, морской и пресной воды.
Насосы оснащаются электрическими двигателями морского исполнения 2ДМШН.
Технические характеристики насоса
| Марка насоса | Подача (min-max) м3/ч |
Напор (max-min) м |
N эд. квт |
Об/мин. | Масса агрегата кг |
| 1НЦВ-63/20Б | 63 (40-75) |
20 (25-17) |
7,5 | 2900 | 170 |
В насосные судовые агрегаты монтируются асинхронные трехфазные морского исполнения электродвигатели марки 2ДМШН132В2.
Мощность, потребляемая насосом - 4,9 квт.
Проточные детали 1НЦВ-63/20Б бронзовые.
ДКЗ (допускаемый кавитационный запас ) насосной части - не выше 4 м.
Судовые насосы комплектуются торцовыми или сальниковыми уплотнениями.
Габаритные размеры: L(410)х(B)455х(H)900, где: L-длина, B-ширина, H-высота: мм.

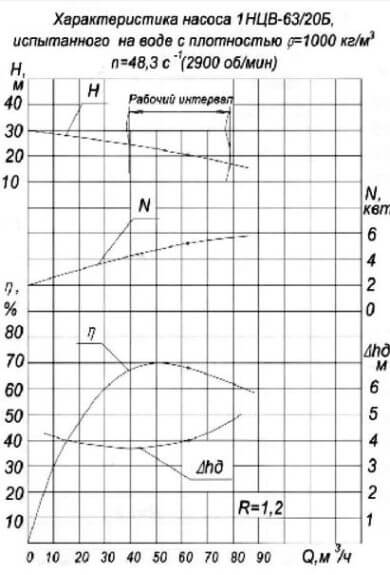

Напорные характеристики насоса |
Рисунок насоса с обозначением деталей
|

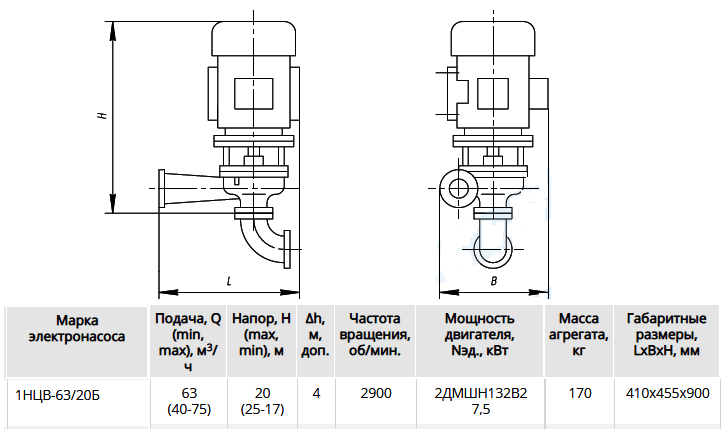

Габаритные и присоединительные размеры агрегата |
