Характеристики 1СЦЛ-20-24ГМР и 1АСЦЛ-20-24ГМР



1СЦЛ-20-24ГМР Технические характеристики насосов 1СЦЛ-20-24ГМР и агрегатов 1АСЦЛ-20-24ГМР, перекачивающих растворители, простые и сложные эфиры без механических примесей.

Условное обозначение насоса:
1СЦЛ-20-24ГМР-У2, где:
- 1: модификация;
- СЦЛ: самовсасывающий центробежный лопастной насос;
- 20: подача при частоте вращения 1000 об/мин, м³/час;
- 24: напор при частоте вращения 1000 об/мин, м;
- Г: индекс модернизации;
- М: манжета+торцовое одинарное уплотнение;
- Р: для перекачивания растворителей на основе толуола, простых и сложных эфиров;
- У2: климатическое исполнение, категория размещения.

В составе 1АСЦЛ-20-24ГМР межопорный горизонтальный двухступенчатый насос и с короткозамкнутым ротором трехфазный асинхронный электродвигатель мощностью 18,5 квт и 22 квт.

Монтируемые в электронасосы электродвигатели зависят от свойств, вида перекачиваемой жидкости, а также условий эксплуатации - общепромышленные или взрывозащищенные электродвигатели.

Насосы 1СЦЛ перекачивают растворители, простые и сложные эфиры температурой от -10°C до +40°C.

Электропитание насосов 1СЦЛ-20-24ГМР - от сети трехфазного переменного тока, напряжением 220/380 В, частотой 50 Гц.

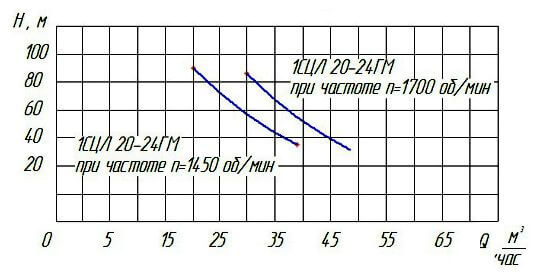

Рис.1 Напорные характеристики насосов

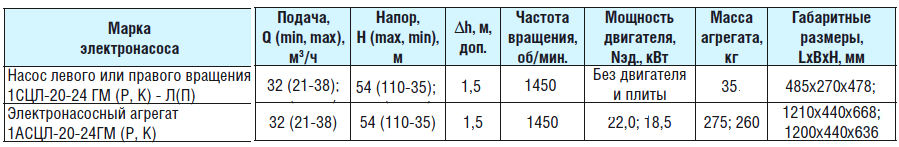

Рис.2 Технические характеристики насоса и агрегата

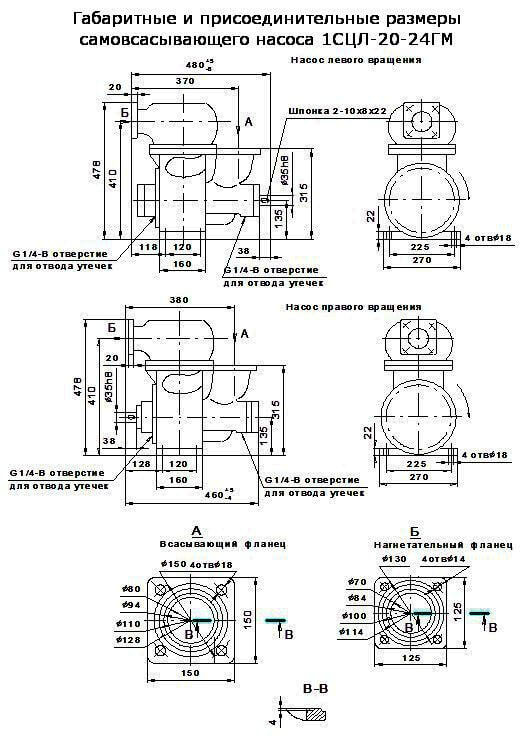

Рис.3 Габаритно-присоединительные размеры насоса

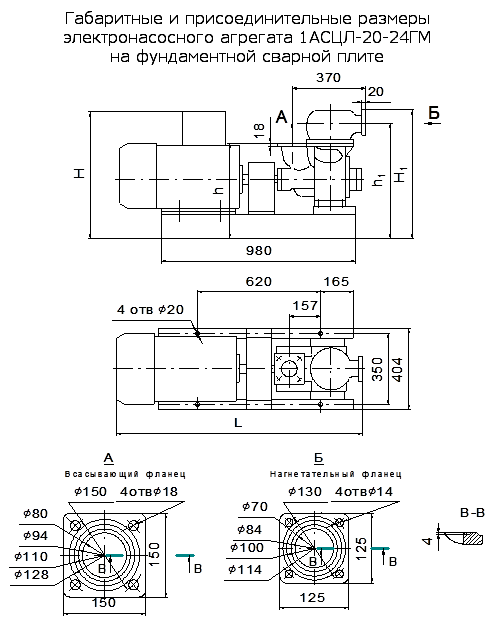

Рис.4 Габаритно-присоединительные размеры агрегата 1АСЦЛ-20-24ГМР
