Характеристики 1СЦЛ-20-24ГМС и 1АСЦЛ-20-24ГМС



1СЦЛ-20-24ГМС Технические характеристики насосов 1СЦЛ-20-24ГМС и агрегатов 1АСЦЛ-20-24ГМС, перекачивающих пищевые спирты и питьевую воду.

Условное обозначение насоса:
1СЦЛ-20-24ГМС-У2, где:
- 1: модификация насоса;
- СЦЛ: самовсасывающий центробежно лопастной насос;
- 20: значение подачи при частоте вращения 1000 об/мин, м³/час;
- 24: значение напора при частоте вращения 1000 об/мин, м;
- Г: индекс модернизации;
- М: манжета+торцовое одинарное уплотнение;
- С: для перекачивания питьевой воды и пищевых спиртов;
- У: климатическое исполнение;
- 2: категория размещения.

В электронасосные агрегаты 1АСЦЛ-20-24ГМС входят двухступенчатые насосы межопорные горизонтальной конструкции и с короткозамкнутым ротором асинхронный электродвигатель трехфазный мощностью 22 и 18,5 квт.

Устанавливаемые в электронасосные агрегаты электродвигатели зависят от вида, свойств перекачиваемой среды и условий эксплуатации - взрывозащищенные электродвигатели или общепромышленного назначения.

Центробежно лопастные самовсасывающие насосы 1СЦЛ перекачивают спирты пищевые и питьевую воду температурой от -40°C до +50°C.

Электропитание насосов 1СЦЛ-20-24ГМС - от сети трехфазного переменного тока, напряжением 220/380 В, частотой 50 Гц.

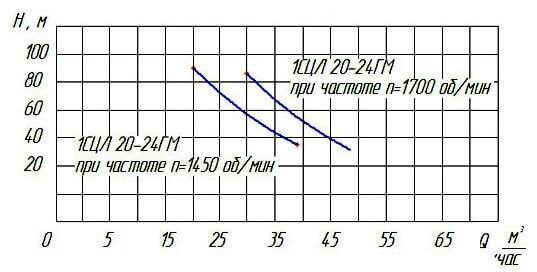

Рис.1 Напорные характеристики насосов

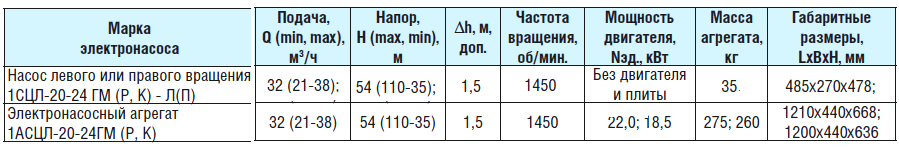

Рис.2 Технические характеристики насоса и агрегата

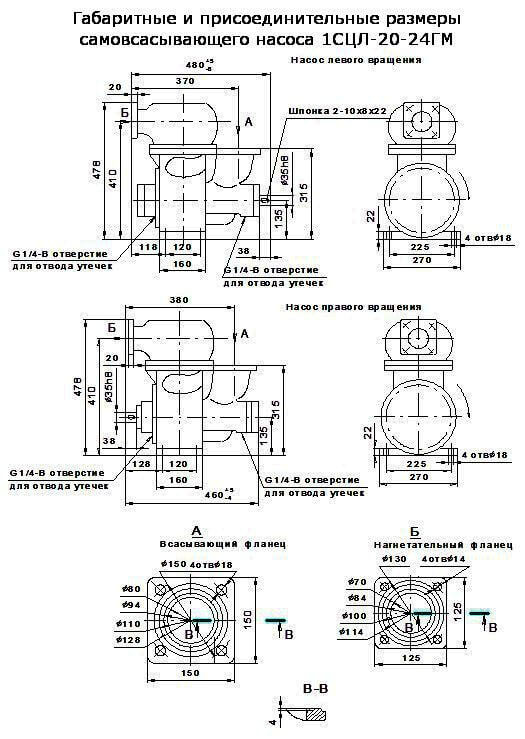

Рис.3 Габаритно-присоединительные размеры насоса

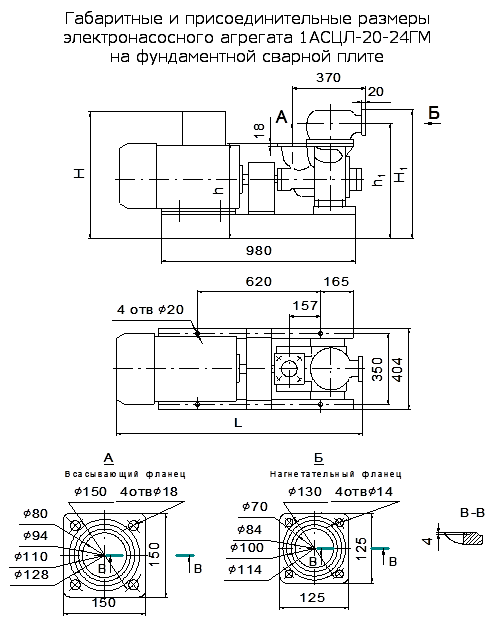

Рис.4 Габаритно-присоединительные размеры агрегата 1АСЦЛ-20-24ГМС
