Характеристики 2ЭЦВ 10-120-100 нро

Характеристики насоса 2ЭЦВ 10-120-100 нро:
- подача номинальная: 120 м³/час;
- напор номинальный: 100 м;
- рабочий диапазон подачи: от 105 до 130 м³/час;
- рабочий диапазон напора: от 108 до 92 м;
- внутренний диаметр обсадной трубы скважины: не менее/не более 250/301 мм;
- максимальный диаметр насоса, D: 235 мм;
- A, длина насосной части: 820 мм;
- присоединительный размер: фланец (DN150, Спец);
- электропривод 2ЭЦВ 10-120-100 нро;
   асинхронный электродвигатель типа ДАП 10-45;
   мощность номинальная: 45 квт;
   ток номинальный: 105А;
   число оборотов вала: 2900 в минуту;
   вид защиты: IP-68;
   B, длина: 995 мм;
- L, длина агрегата: 1815 мм;
- максимальный КПД электроагрегата: 73%;
- масса агрегата: 260 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- изготовитель: Ливнынасос.

Условное обозначение
2ЭЦВ 10-120-100 нро, где:
- 2ЭЦВ: 2 - тип модернизации, Э - электронасос, Ц - центробежный, В - для воды;
- 10: дюймы, диаметр обсадной трубы внутренний (1 дюйм=25,4 мм);
- 120: м³/час, подача;
- 100: м, напор;
- нро: материал проточных деталей насоса:
   направляющие аппараты, рабочие колеса: нержавеющая сталь 12Х18Н10Т;
   корпус насоса: сталь 20;
   статор электродвигателя; сталь;
   вал насоса: нержавеющая сталь 20Х13.

При выполнении, рекомендованных производителем условий по монтажу, в электронасос может встраиваться частотный преобразователь переменного тока.

Центробежный насос для скважины 2ЭЦВ 10-120-100 нро, для автоматического управления и защиты, в режиме водоподъема, рекомендуется комплектовать станцией управления и защиты HMS Control L3.1-120Т (95...120А) или станцией СУЗ-200 (80...200А).

ВНИМАНИЕ!!!
Насос 2ЭЦВ, как и любой другой, предназначенный для перекачивания воды из артезианских скважин погружной насос, должен включаться только после полного его погружения в перекачиваемую воду.

Электропитание насоса:
трехфазный переменный ток;
сеть напряжением 380В;
частота тока 50 Гц.

В составе насосного агрегата 2ЭЦВ 10-120-100 нро - электродвигатель трехфазный герметичной конструкции ДАП и для скважины вертикальный погружной насос 2ЭЦВ.

При производстве корпуса насоса и статора электропривода используется только прочная сталь.

Назначение насоса - перекачивание артезианской воды температурой, не превышающей 30°C.

Рис. 1, 2: насос 2ЭЦВ 10-120-100 нро - напорные характеристики, присоединительные и габаритные размеры агрегата.

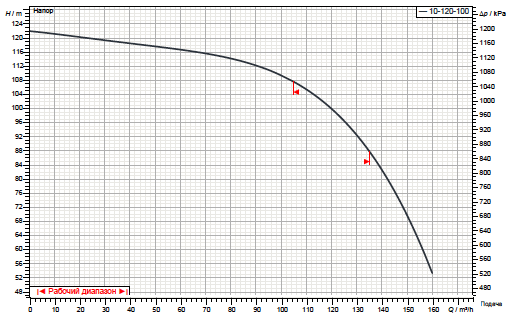

Рис.1 Напорные характеристики насоса

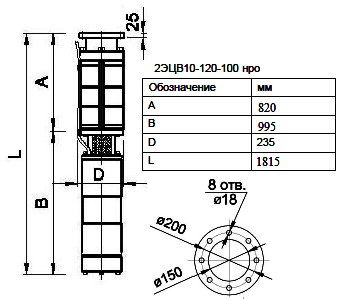

Рис.2 Присоединительные и габаритные размеры
