Характеристики 2ЭЦВ 10-120-140 нро

Технические, рабочие характеристики, параметры электроагрегата 2ЭЦВ 10-120-140 нро:
- подача: 120 м³/час;
- подача в диапазоне: от 105 м³/час до 130 м³/час;
- напор: 140 м;
- напор в диапазоне: от 155 до 131 м;
- максимальный диаметр насоса D: 235 мм;
- минимальный и максимальный внутренний диаметр обсадной трубы скважины: 250/301 мм;
- длина (L) агрегата: 2205 мм;
- присоединительный размер: фланец (DN150, Спец);
a - максимальный КПД электронасоса: 73%;
- электропривод 2ЭЦВ 10-120-140 нро;
   электродвигатель асинхронный ДАП 10-75 номинальной мощностью: 75 квт;
   частота вращения вала: 2900 в минуту;
   номинальный ток: 140А;
   вид защиты: IP-68;
   длина (B): 1157 мм;
- вес электроагрегата: 328 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос.

Условное обозначение
2ЭЦВ 10-120-140 нро, где:
- 2ЭЦВ: 2 - номер модернизация, Э - электронасос, Ц - центробежный, В - для воды;
- 10: дюймы, внутренний диаметр обсадной трубы (в мм - min=250, max=301);
- 120: подача номинальная, в м³/час;
- 140: напор номинальный, в м;
- нро: материал деталей проточной части:
   рабочее колесо, направляющие аппараты, корпус насоса, вал и статор электродвигателя 2ЭЦВ 10-120-140 нро произведены из стали различных марок.

В насосный электроагрегат может устанавливаться частотный преобразователь переменного тока, если будут учтены рекомендации производителя.
В режиме водоподъема, с целью автоматического управления и защиты, данный вертикальный многоступенчатый насос для скважины, рекомендуется оснащать станцией СУЗ-200 (80...200А) или станцией управления и защиты HMS Control L2-160 (115...160А).

ВНИМАНИЕ!!!
Центробежный насос для скважины 2ЭЦВ погружного типа нельзя эксплуатировать без полного погружения в перекачиваемую воду.

Электропитание насоса:
ток переменный трехфазный;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1, 2: насос 2ЭЦВ 10-120-140 нро - рабочие характеристики, габаритно-присоединительные размеры агрегата.

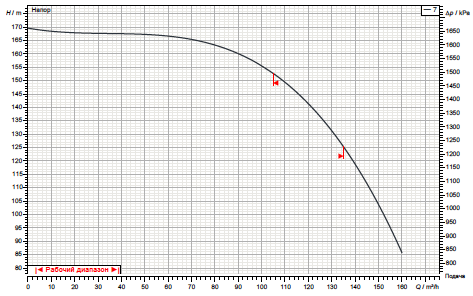

Рис.1 Напорные характеристики насоса

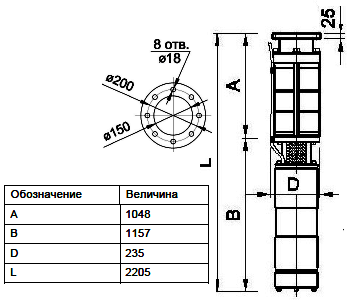

Рис.2 Габаритно-присоединительные размеры агрегата

Насос 2ЭЦВ для скважины многоступенчатый вертикальный и приводной герметичный трехфазный асинхронный электродвигатель ДАП входят в состав электроагрегата для подъема чистой воды из артезианской скважины.

Для изготовления корпусов электродвигателя ДАП и насоса применяется прочная нержавеющая сталь.
Насос погружной для скважины 2ЭЦВ 10-120-140 нро используется для подъема чистой воды из артезианской скважины температурой не более 30°C.
