Характеристики 2ЭЦВ 10-160-150 нро

Характеристики технические и рабочие, параметры насоса 2ЭЦВ 10-160-150 нро:
- подача номинальная: 160 м³/час;
- подача в диапазоне: от 100 м³/час до 220 м³/час;
- напор номинальный: 150 м;
- напор в диапазоне: от 175 до 95 м;
- минимальный/максимальный внутренний диаметр обсадной трубы скважины: 250/301 мм;
- диаметр насоса D: 235 мм;
- длина насосной части А: 1262 мм;
- присоединительный размер: фланец (DN150, Спец);
- электропривод 2ЭЦВ 10-160-150 нро;
   электродвигатель асинхронный ДАП 10-90 номинальной мощностью: 90 квт;
   частота вращения вала: 2900 в минуту;
   номинальный ток: 210А;
   вид защиты: IP-68;
   длина B: 1378 мм;
- максимальный КПД электронасоса: 77%;
- длина электронасоса L: 2640 мм;
- вес насосного агрегата: 371 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос.

Условное обозначение
2ЭЦВ 10-160-150 нро, где:
- 2ЭЦВ: 2 - номер модернизации насоса, Э - электронасос, Ц - центробежный, В - для воды;
- 10: в дюймах, диаметр внутренний обсадной трубы скважины (1 дюйм=25,4 мм);
- 160: подача, в м³/час;
- 150: напор, в м;
- нро: материал деталей проточной части насоса
   направляющие аппараты, корпус, рабочие колеса, статор электродвигателя из нержавеющей стали 12Х18Н10Т;
   вал насоса из нержавеющей стали 20Х13.

В электроагрегат 2ЭЦВ 10-160-150 нро, при соблюдении рекомендаций производителя, может быть вмонтирован частотный преобразователь переменного тока.

Представленный на странице погружной вертикальный многоступенчатый насос для скважины, с целью защиты и автоматического управления в режиме водоподъема, рекомендуется оснащать станцией управления и защиты HMS Control L3.1-250-Т (195...250А) или станцией HMS Control L4-250 (195...250А).

ВНИМАНИЕ!!!
Любой погружной насос для подъема воды из артезианской скважины, в том числе насос 2ЭЦВ , должен работать только при условии полного погружения в перекачиваемую воду.

Электропитание насоса:
ток переменный трехфазный;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1, 2: центробежный насос 2ЭЦВ 10-160-150 нро - рабочие характеристики, габаритные и присоединительные размеры агрегата.

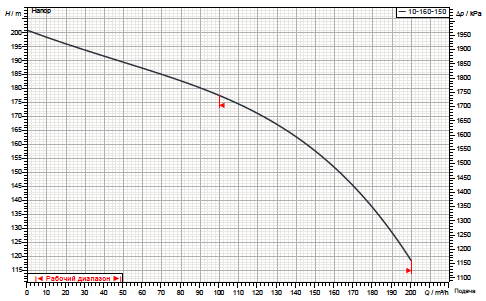

Рис.1 Рабочие характеристики насоса

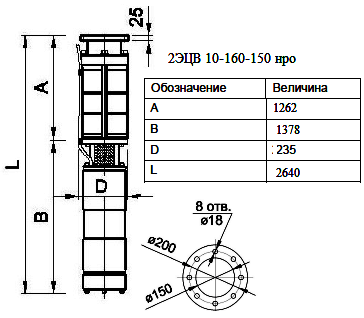

Рис.2 Габаритные и присоединительные размеры агрегата

Высокоэффективный герметичный трехфазный асинхронный электродвигатель ДАП и многоступенчатый для скважин погружной насос 2ЭЦВ входят в состав электроагрегата для перекачивания чистой воды из артезианской скважины.

Для изготовления корпусов электропривода ДАП и насосной части применяется прочная нержавеющая сталь.
Насос 2ЭЦВ 10-160-150 нро для скважины предназначен для подачи воды температурой не более 30°C.
