Характеристики 2ЭЦВ 10-180-70 нро

Технические и напорные характеристики насоса, параметры насосного агрегата 2ЭЦВ 10-180-70 нро:
- номинальная подача: 180 м³/час;
- диапазон подачи: от 140 м³/час до 220 м³/час;
- номинальный напор: 70 м;
- диапазон напор: от 83 до 53 м;
- максимальный диаметр насоса: D=235 мм;
- не менее/не более 250/301 мм: внутренний диаметр обсадной трубы скважины;
- длина насосной части А: 853 мм;
- присоединительный размер насоса: фланец (DN150, Спец);
- электропривод 2ЭЦВ 10-180-70 нро;
   асинхронный электродвигатель ДАП 10-45 мощностью номинальной: 45 квт;
   количество оборотов вала: 2900 в минуту;
   ток номинальный: 105А;
   вид защиты: IP-68;
   длина B: 967 мм;
- длина насосного агрегата: L=1820 мм;
- КПД электроагрегата максимальный: 63,1%;
- масса электронасоса: 248 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- изготовитель: Ливнынасос.

Условное обозначение
2ЭЦВ 10-180-70 нро, где:
- 2ЭЦВ: 2 - модернизация насоса, Э - электронасос, Ц - центробежный, В - для воды;
- 10: диаметр обсадной трубы скважины внутренний, в дюймах (1 дюйм=25,4 мм);
- 180: подача, в м³/час;
- 70: напор, в м;
- нро: материал проточных деталей насоса
   рабочие колеса, направляющие аппараты, корпус насоса из нержавеющей стали 12Х18Н10Т;
   вал насоса из нержавеющей стали 20Х13.

По запросу потребителя и при соблюдении ряда рекомендаций производителя по монтажу в агрегат 2ЭЦВ 10-180-70 нро может встраиваться частотный преобразователь переменного тока.

Представленный многоступенчатый вертикальный погружной центробежный насос для скважины, в режиме водоподъема, для автоматического управления и защиты производитель рекомендует комплектовать станцией СУЗ-200 (80...200А) или станцией управления и защиты HMS Control L3.1-120-Т-IP54-У2 (195...250А).

ВНИМАНИЕ!!!
Погружной насос, предназначенный для перекачки артезианской воды из скважины, в том числе погружной насос 2ЭЦВ, должен эксплуатироваться при полного погружении в перекачиваемую воду.

Электропитание насоса:
переменный трехфазный ток;
сетевое напряжение 380В;
частота тока 50 Гц.

Рис. 1, 2: насос 2ЭЦВ 10-180-70 нро - напорные характеристики, габаритно-присоединительные размеры агрегата.

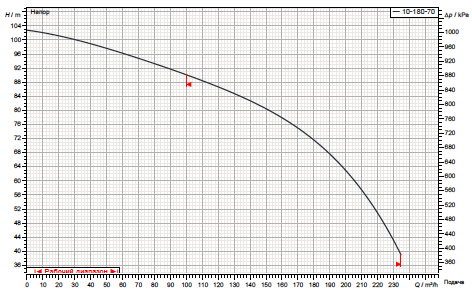

Рис.1 Напорные характеристики насоса

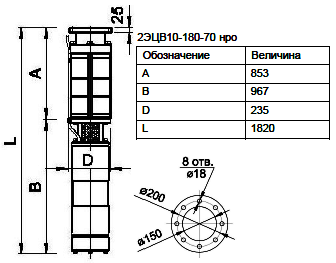

Рис.2 Габаритно-присоединительные размеры агрегата

Асинхронный трехфазный высокоэффективный герметичный электродвигатель ДАП и погружной многоступенчатый для скважин насос 2ЭЦВ включены в состав насосного агрегата для подачи чистой артезианской воды из скважины.

Корпус электродвигателя ДАП и насоса производятся из нержавеющей прочной стали.
Насос для артезианской скважины 2ЭЦВ 10-180-70 нро должен перекачивать воду температурой не превышающей 30°C.
