Характеристики 2ЭЦВ 10-200-125 нро

Рабочие, технические характеристики и параметры электронасоса 2ЭЦВ 10-200-125 нро:
- подача номинальная: 200 м³/час;
- напор номинальный: 125 м;
- подача в интервале: от 150 м³/час до 250 м³/час;
- напор в интервале: 142 до 103 м;
- внутренний диаметр обсадной трубы скважины, минимальный/максимальный: 250/301 мм;
- диаметр насоса, D: 235 мм;
- присоединительный размер: фланец (DN150, Спец);
- длина насосной части А: 1453 мм;
- электропривод 2ЭЦВ 10-200-125 нро;
    электродвигатель ДАП 10-90 асинхронный, номинальная мощность: 90 квт;
    частота вращения вала: 2900 в минуту;
    номинальный ток: 200А;
    длина, B: 1277 мм;
    вид защиты: IP-68;
- максимальный КПД насосного агрегата: 81,8%;
- длина электроагрегата, L: 2730 мм;
- вес электронасоса: 444 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос.

Условное обозначение
2ЭЦВ 10-200-125 нро, где:
2 - номер модернизации, Э - электронасос, Ц - центробежный, В - для воды;
- 10: дюйм, внутренний диаметр обсадной трубы скважины, (1 дюйм=25,4 мм);
- 200: м³/час, подача;
- 125: м, напор, м;
- нро: материал проточных частей насоса -
    все проточные детали насоса выполнены из стали:
корпус насоса, рабочие колеса, направляющие аппараты: нержавеющая сталь 12Х18Н10Т;
    вал насоса: нержавеющая сталь 20Х13;
    сталь: статор электродвигателя.

Частотный преобразователь переменного тока может быть встроен в насосный агрегат при условии соблюдения всех рекомендаций производителя по монтажу электронасоса.

Насос для скважины погружной вертикальный 2ЭЦВ 10-200-125 нро, для защиты и автоматического управления, в режиме водоподъема, рекомендуется оснащать станцией управления и защиты HMS Control L3.1-250-Т (195...250А) или станцией управления и защиты HMS Control L4-250 (195...250А).

ВНИМАНИЕ!!!
Каждый погружной насос, перекачивающий артезианскую воду, в том числе насос 2ЭЦВ для скважины, при эксплуатации, должен быть полностью погружен в перекачиваемую воду.

Электропитание насоса:
ток переменный трехфазный;
сеть напряжением 380В;
частота тока 50 Гц.

Рис. 1, 2: центробежный насос 2ЭЦВ 10-200-125 нро - рабочие характеристики, присоединительные и габаритные размеры агрегата.

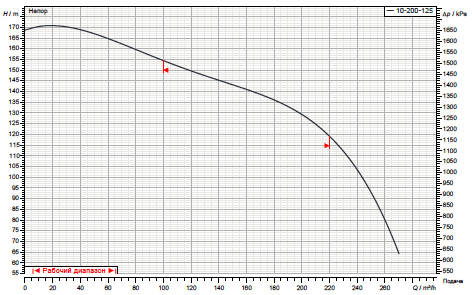

Рис.1 Рабочие характеристики насоса

Рис.2 Присоединительные и габаритные размеры агрегата

В состав насосного агрегата 2ЭЦВ 10-200-125 нро для перекачки чистой воды из артезианской скважины входят - трехфазный высокоэффективный асинхронный электродвигатель ДАП герметичного типа и многоступенчатый погружной насос 2ЭЦВ.

Корпус насоса и электродвигателя ДАП выполняются из прочной стали.
Насос 2ЭЦВ для артезианской скважины предназначен для перекачивания воды температурой не более 30°C.
