Характеристики 2ЭЦВ 10-200-50 нро

2ЭЦВ 10-200-50 нро - технические, напорные характеристики насоса, параметры насосного агрегата:
- номинальная подача: 200 м³/час;
- диапазон подачи: от 150 м³/час до 250 м³/час;
- номинальный напор: 50 м;
- диапазон напора: 55 до 33 м;
- диаметр обсадной трубы скважины внутренний, не менее/не более: 250/301 мм;
- длина насосной части А: 688 мм;
- максимальный диаметр насоса, D: 235 мм;
- размер присоединительный насоса: фланец (DN150, Спец);
- электропривод 2ЭЦВ 10-200-50 нро;
    асинхронный электродвигатель ДАП 10-45;
    количество оборотов вала: 2900 в минуту;
    номинальная мощность: 45 квт;
    ток номинальный: 83А;
    длина, B: 967 мм;
    вид защиты: IP-68;
- длина насосного агрегата, L: 1655 мм;
- максимальный КПД электроагрегата: 76,2%;
- масса агрегата: 233 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- изготовитель: Ливнынасос.

Условное обозначение
2ЭЦВ 10-200-50 нро, где:
2 - номер модернизации, Э - электронасос, Ц - центробежный, В - для воды;
- 10: внутренний диаметр обсадной трубы скважины, дюйм (1 дюйм=25,4 мм);
- 200: подача, м³/час;
- 50: напор, м;
- нро: материал деталей проточной части насоса - нержавеющая сталь 12Х18Н10Т (рабочие колеса, направляющие аппараты, корпус насоса), нержавеющая сталь 20Х13 (вал), сталь (статор приводного электрического двигателя).

В электроагрегат, если выполнены все рекомендации производителя, связанные с монтажом насоса, может быть установлен частотный преобразователь переменного тока.

В режиме водоподъема, с целью автоматического управления и защиты, центробежный насос 2ЭЦВ 10-200-50 нро рекомендуется комплектовать станцией СУЗ 200 (80...200А) или станцией управления и защиты HMS Control L2-100 (75...100А).

ВНИМАНИЕ!!!
Погружной насос, предназначенный для подачи чистой воды из артезианской скважины, включая насос 2ЭЦВ, в процессе работы, должен полностью погружаться в перекачиваемую воду.

Электропитание насоса:
ток трехфазный переменный;
напряжение сетевое 380В;
частота тока 50 Гц.

Рис. 1, 2: насос 2ЭЦВ 10-200-50 нро - напорные характеристики, габаритные и присоединительные размеры агрегата.

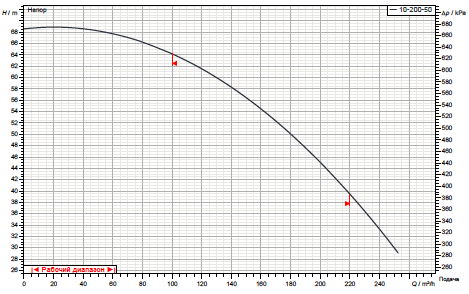

Рис.1 Напорные характеристики насоса

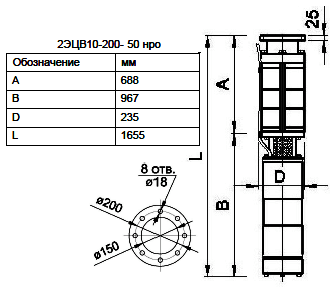

Рис.2 Габаритные и присоединительные размеры агрегата

В электроагрегат 2ЭЦВ 10-200-50 нро включены - многоступенчатый вертикальной конструкции погружной насос 2ЭЦВ для скважины и высокоэффективный герметичный асинхронный трехфазный электродвигатель ДАП.

Для изготовления корпуса электропривода ДАП и корпуса используется прочная сталь.
Насос для скважины 2ЭЦВ должен перекачивать воду температурой не превышающей 30°C.
