Характеристики 2ЭЦВ 10-65-65 нрк/нро

2ЭЦВ 10-65-65 нрк/нро -характеристики рабочие и технические, параметры насоса:
- подача номинальная: 65 м³/час;
- напор номинальный: 65 м;
- интервал подачи: от 55 м³/час до 75 м³/час;
- интервал напора: от 71 до 59 м;
- внутренний диаметр обсадной трубы скважины, (мин/макс): 250/301 мм;
- диаметр насоса максимальный : D-235 мм;
- L- длина насосного агрегата: 1410 мм;
- B: длина электропривода: 877 мм;
- присоединительный размер: СП-114-Д ГОСТ 633 (DN100);
- КПД насоса максимальный: 74%;
- электропривод 2ЭЦВ 10-65-65 нрк/нро;
- асинхронный электродвигатель ДАП 8-22 номинальной мощностью: 22 квт;
- количество оборотов вала: 2900 в минуту;
- ток номинальный электродвигателя: 42А;
- вид защиты: IP-68;
- вес электроагрегата: 154/155 кг (нрк/нро);
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос.

Условное обозначение
2ЭЦВ 10-65-65 нрк/нро, где:
- 2ЭЦВ: 2 - тип модернизации, Э - электронасос, Ц - центробежный, В - для воды;
- 10: диаметр обсадной трубы внутренний (10 дюймов, не менее 250 мм);
- 65: номинальная подача , в м³/час;
- 65: номинальный напор, в м;
- нрк: материал проточной части:
  рабочее колесо из стали марки 12Х18Н10Т;
  направляющие аппараты пластмассовые;
  вал из стали марки 20Х13;
  корпус насоса изготовлен из прочной нержавеющей стали;
- нро: материал проточной части:
  корпус насоса, рабочее колесо, направляющие аппараты: сталь 12Х18Н10Т;
  вал: сталь 20Х13;
  статор: сталь.

Для автоматического управления и защиты центробежный насос погружной в режиме водоподъема может комплектоваться станцией СУЗ-100 (30...100А) или станцией управления и защиты HMS Control L2-80 (35...80А).
При соблюдении установленных производителем условий, в насосный агрегат может быть вмонтирован частотный преобразователь переменного тока.

ВНИМАНИЕ!!!
Насос 2ЭЦВ для скважины не может эксплуатироваться без полного погружения в перекачиваемую воду.

Электропитание насоса:
трехфазный переменный ток;
сеть напряжением 380В;
частота тока 50 Гц.

Рис. 1, 2: насос 2ЭЦВ 10-65-65 нрк/нро - рабочие характеристики, присоединительные и габаритные размеры агрегата насосного.

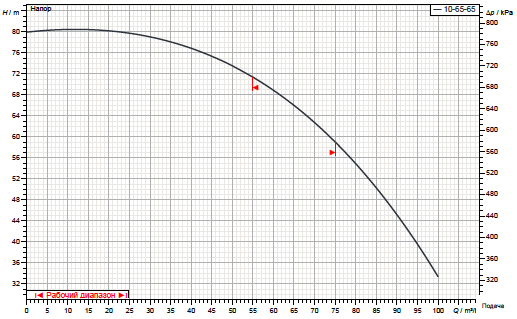

Рис.1 Рабочие характеристики насоса

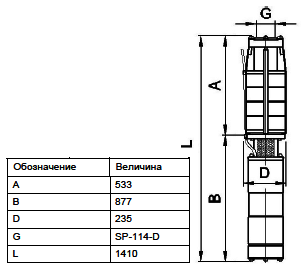

Рис.2 Присоединительные и габаритные размеры агрегата насосного

Погружной насос для скважины вертикальной конструкции 2ЭЦВ и трехфазный герметичный приводной электродвигатель ДАП входят в состав электронасосного агрегата для подачи чистой воды из артезианской скважины.

В качестве материала, при производстве корпусов насоса и электродвигателя, применяется прочная нержавеющая сталь.
Насос погружной для скважины 2ЭЦВ 10-65-65 нрк/нро подает из артезианской скважины чистую воду температурой не выше 30°C.
