Характеристики 2ЭЦВ 12-160-200 нро

Напорные и технические характеристики насоса 2ЭЦВ 12-160-200 нро, параметры электроагрегата:
- подача: 160 м³/час;
- напор: 200 м;
- диапазон подачи: от 120 м³/час до 180 м³/час;
- диапазон напора: от 224 до 18662 м;
- длина электронасоса: L=2410 мм;
- минимальный и максимальный внутренний диаметр обсадной трубы скважины: 301/363 мм;
- диаметр насоса. max: D=281 мм;
- присоединительный размер: фланец (DN150, Спец);
- КПД электроагрегата максимальный: 76%;
- электропривод 2ЭЦВ 12-160-200 нро;
   асинхронный электродвигатель ДАП 10-130, номинальная мощностью: 130 квт;
   количество оборотов вала: 2900 в минуту;
   ток номинальный: 260А;
   вид защиты: IP-68;
    длина: B=1545 мм;
- масса электронасоса, не более: 468 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос.

Условное обозначение
2ЭЦВ 12-160-200 нро, где:
- 2ЭЦВ: 2 - модернизация, Э - электронасос, Ц - центробежный, В - для воды;
- 12: в дюймах, внутренний диаметр обсадной трубы (1 дюйм=12,54 мм);
- 160: номинальная подача, в м³/час;
- 200: номинальный напор, в м;
- нро: материал проточной части:
  все детали проточной части изготовлены из нержавеющей стали: корпус, направляющие аппараты, рабочие колеса,  статор двигателя - сталь 12Х18Н10Т;
  вал насоса - сталь 20Х13.

Насос, с целью автоматического управления и защиты в режиме водоподъема рекомендуется комплектовать станцией управления и защиты HMS Control L3,1-Т (245..300А) или станцией управления и защиты HMS Control L4 (245..300А).
При соблюдении условий и рекомендаций производителя, в электронасос 2 ЭЦВ может устанавливаться частотный преобразователь переменного тока.

ВНИМАНИЕ!!!
Погружной насос, предназначенный для подачи воды для скважины, включая насос 2ЭЦВ, может эксплуатироваться только при полном погружении в перекачиваемую воду.

Электропитание насоса:
трехфазный переменный ток;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1, 2: центробежный насос 2ЭЦВ 12-160-200 нро - напорные характеристики, габаритно-присоединительные размеры агрегата.

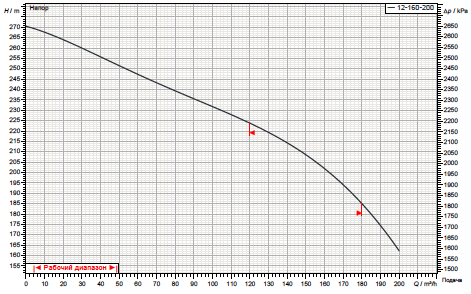

Рис.1 Напорные характеристики насоса

Рис.2 Габаритно-присоединительные размеры агрегата

Асинхронный приводной герметичный трехфазный электродвигатель ДАП и погружной вертикальный многоступенчатый насос 2ЭЦВ для скважины образуют электроагрегат, предназначенный для перекачивания артезианской воды из скважины.

Корпус насоса и электродвигателя 2ЭЦВ 12-160-200 нро выполнены прочной нержавеющей стали.

Погружной насос 2ЭЦВ для скважины перекачивает чистую артезианскую воду и скважины температурой не не более 30°C.
