Характеристики 2ЭЦВ 12-160-65 нро

2ЭЦВ 12-160-65 нро - технические и рабочие характеристики насоса, параметры:
- номинальная подача: 160 м³/час;
- подача в диапазоне: от 120 м³/час до 180 м³/час;
- номинальный напор: 65 м;
- напор в диапазоне: от 76 до 62 м;
- диаметр внутренний обсадной трубы скважины, (не менее/не более): 301/363 мм;
- D - максимальный диаметр насоса: 281 мм;
- L- длина электронасоса: 1500 мм;
- B - длина электропривода: 967 мм;
- присоединительный размер: фланец (DN150, Спец);
- максимальный КПД агрегата: 76%;
- электропривод 2ЭЦВ 12-160-65 нро;
- электродвигатель ДАП 10-45 мощностью: 45 квт;
- число оборотов вала: 2900 в минуту;
- номинальный ток: 93А;
- вид защиты: IP-68;
- масса, не более: 250 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- изготовитель: Ливнынасос.

Условное обозначение
2ЭЦВ 12-160-65 нро, где:
- 2ЭЦВ: 2 - тип модернизации, Э - электронасос, Ц - центробежный, В - для воды;
- 12: внутренний диаметр обсадной трубы (12 дюймов, не менее 301 мм);
- 160: подача, в м³/час;
- 65: напор, в м;
- нро: материал проточной части:
  корпус насоса, рабочее колесо, направляющие аппараты из стали марки 12Х18Н10Т;
  вал из стали 20Х13;
  статор двигателя стальной.

Для защиты и автоматического управления в режиме водоподъема погружной вертикальный насос может оснащаться станцией управления и защиты HMS Control L2-160 (115...160А) или станцией СУЗ-200 (80...200А).
При соблюдении рекомендованных производителем насосов условий, в электроагрегат может устанавливаться частотный преобразователь переменного тока.

ВНИМАНИЕ!!!
Насос 2ЭЦВ для скважины не должен работать без полного погружения в воду.

Электропитание насоса:
переменный трехфазный ток;
сетевое напряжение 380В;
частота тока 50 Гц.

Рис. 1, 2: центробежный насос 2ЭЦВ 12-160-65 нро - рабочие характеристики, присоединительные и габаритные размеры агрегата.

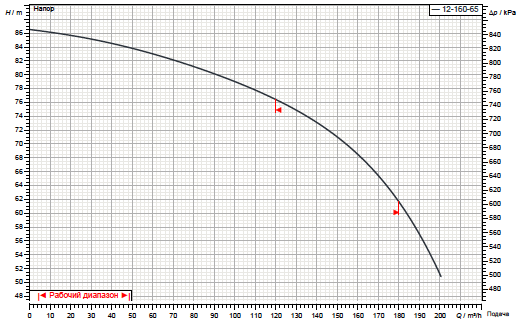

Рис.1 Рабочие характеристики насоса

Рис.2 Присоединительные и габаритные размеры агрегата насосного

Вертикальный погружной для скважины насос 2ЭЦВ и герметичный трехфазный приводной асинхронный электродвигатель ДАП входят в состав насосного электроагрегата, предназначенного для подъема воды из артезианской скважины.

При изготовлении корпуса и электродвигателя насоса, используется прочная нержавеющая сталь.
Насос погружной для скважины 2ЭЦВ 12-160-65 нро перекачивает воду из артезианской скважины температурой не превышающей 30°C.
