Характеристики 2ЭЦВ 12-200-140 нро

Технические и напорные характеристики, параметры насоса 2ЭЦВ 12-200-140 нро:
- подача номинальная: 200 м³/час;
- напор номинальный: 140 м;
- диапазон подачи: от 150 м³/час до 250 м³/час;
- диапазон напора: от 151 до 174 м;
- внутренний диаметр обсадной трубы скважины, не менее/не более: 301/353 мм;
- диаметр максимальный насоса, D: 281 мм;
- присоединительный размер: фланец (DN150, Спец);
- длина А насосной части: 1359 мм;
- электропривод 2ЭЦВ 12-200-140 нро;
   трехфазный асинхронный электродвигатель ДАП 10-110:
   мощность: 110 квт;
   ток номинальный: 250А;
   частота вращения вала: 2900 в минуту;
   вид защиты: IP-68;
   длина B: 1541 мм;
- длина L электронасоса: 2900 мм;
- КПД насосного агрегата, максимальный: 78,2%;
- вес насосного агрегата: 500 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос.

Условное обозначение
2ЭЦВ 12-200-140 нро, где:
- 2ЭЦВ: 2 - тип модернизации, Э - электронасос, Ц - центробежный, В - для воды;
- 12: внутренний диаметр обсадной трубы скважины, дюйм;
- 200: подача, м³/час;
- 140: напор, м;
- нро: материал деталей проточной части:
   корпус, рабочие колеса, направляющие аппараты: сталь 12X18H10T;
   вал насоса: сталь 20Х13;
   статор двигателя ДАП: сталь.

В электронасос может быть вмонтирован, при соблюдении рекомендаций производителя, частотный преобразователь переменного тока.

Насос для скважины 2ЭЦВ 12-200-140 нро, в режиме водоподъема, для автоматического управления и с целью защиты, рекомендуется комплектовать станцией управления и защиты HMS Control L3.1-250-Т (195...250А) или станцией управления и защиты HMS Control L4-250 (195...250А).

ВНИМАНИЕ!!!
Любой погружной насос для скважины, в том числе вертикальный погружной насос 2ЭЦВ, во время эксплуатации, должен полностью погружаться в перекачиваемую воду.

Электропитание насоса:
ток трехфазный переменный;
напряжение сетевое 380В;
частота тока 50 Гц.

Рис. 1, 2: насос центробежный 2ЭЦВ 12-200-140 нро - напорные характеристики, габаритно-присоединительные размеры агрегата.

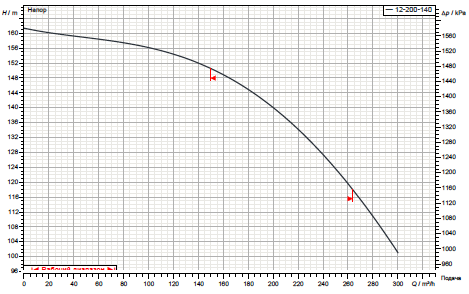

Рис.1 Напорные характеристики насоса

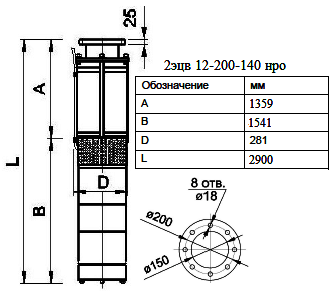

Рис.2 Габаритно-присоединительные размеры агрегата

Составными частями электроагрегата 2ЭЦВ, перекачивающего воду из артезианской скважины, являются многоступенчатый центробежный погружной насос 2ЭЦВ и герметичный асинхронный высокоэффективный электродвигатель ДАП.

Для производства корпусов насосной части и электродвигателя ДАП применяется прочная сталь.
Насос многоступенчатый для скважины 2ЭЦВ 12-200-140 нро может перекачивать воду температурой не более 30°C.
