Характеристики 2ЭЦВ 12-200-70 нро

Характеристики технические, рабочие и параметры электронасоса 2ЭЦВ 12-200-70 нро:
- номинальная подача: 200 м³/час;
- подача в интервале: от 150 м³/час до 250 м³/час;
- номинальный напор: 70 м;
- напор в интервале: от 77,8 до 60,5 м;
- максимальный диаметр насоса D: 281 мм;
- минимальный/максимальный внутренний диаметр обсадной трубы скважины: 301/353 мм;
- длина насосной части A: 858 мм;
- присоединительный размер: фланец (DN150, Спец);
- электропривод 2ЭЦВ 12-200-70 нро;
   электродвигатель ДАП 10-65 асинхронный, мощностью номинальной: 65 квт;
   количество оборотов вала: 2900 в минуту;
   номинальный ток: 120А;
   длина B: 1082 мм;
   вид защиты: IP-68;
- максимальный КПД электронасоса: 78,2%;
- длина насосного агрегата L: 1940 мм;
- масса электронасоса: 300 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- изготовитель: Ливнынасос.

Условное обозначение
2ЭЦВ 12-200-70 нро, где:
- 2ЭЦВ: 2 - номер модернизации, Э - электронасос, Ц - центробежный, В - для воды;
- 12: в дюймах, внутренний диаметр обсадной трубы (не менее 301 мм);
- 200: в м³/час, подача;
- 70: в м, напор, в м;
- нро: материал проточной части насоса:
   рабочие колеса, корпус, направляющие аппараты, статор двигателя: сталь 12X18H10T;
   вал насоса: сталь 20Х13.

Частотный преобразователь переменного тока может устанавливаться в электронасосный агрегат, но при выполнении всех рекомендаций по монтажу производителя.

С целью защиты и автоматического управления и данный погружной вертикальный центробежный насос для скважины рекомендуется оснащать станцией управления и защиты HMS Control L2-160 (115...160А) или станцией СУЗ-200 (80...200А).

ВНИМАНИЕ!!!
Каждый погружной насос для скважины, включая и вертикальный многоступенчатый насос 2ЭЦВ, должен работать только при полном его погружении в подаваемую воду.

Электропитание насоса:
ток переменный трехфазный;
сеть напряжением 380В;
частота тока 50 Гц.

Рис. 1, 2: насос 2ЭЦВ 12-200-70 нро - рабочие характеристики, присоединительные и габаритные размеры агрегата.

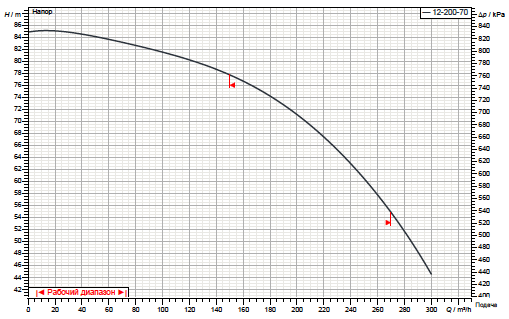

Рис.1 Рабочие характеристики насоса

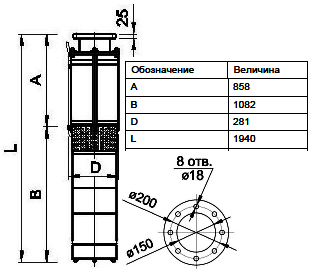

Рис.2 Присоединительные и габаритные размеры агрегата

Приводной герметичный асинхронный электродвигатель ДАП и центробежный многоступенчатый погружной насос 2ЭЦВ - составные части насосного электроагрегата, предназначенного для подачи чистой воды из артезианской скважины.

Для изготовления корпусов электропривода ДАП и насосной части используется прочная нержавеющая сталь.
Насос 2ЭЦВ 12-200-70 нро для скважины должен перекачивать артезианскую воду температурой не превышающей 30°C.
