Характеристики 2ЭЦВ 12-210-25 нро

Технические и рабочие характеристики, параметры насоса 2ЭЦВ 12-210-25 нро:
- подача номинальная: 210 м³/час;
- интервал подачи: от 165 м³/час до 240 м³/час;
- напор номинальный: 25 м;
- интервал напора: от 29 до 21,5 м;
- диаметр насоса D: 281 мм;
- длина насосной части A: 621 мм;
- диаметр обсадной трубы скважины внутренний, не менее/не более 301/353 мм;
- присоединительный размер: фланец (DN150, Спец);
- электродвигатель 2ЭЦВ 12-210-25 нро;
    асинхронный электродвигатель типоразмером ДАП 10-30, мощностью: 30 квт;
    ток номинальный: 61А;
    число оборотов вала: 2900 в минуту;
    длина B: 879 мм;
    вид защиты: IP-68;
- максимальный КПД электронасоса: 71,6%;
- вес насосного агрегата: 224 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- изготовитель: Ливнынасос.

Условное обозначение
2ЭЦВ 12-210-25 нро, где:
- 2ЭЦВ: 2 - тип модернизации, Э - электронасос, Ц - центробежный, В - для воды;
- 12: в дюймах, внутренний диаметр обсадной трубы (1 дюйм=25,4 мм);
- 210: в м³/час, подача;
- 25: в м, напор;
- нро: материал проточной части насоса:
  проточная часть насоса произведена из нержавеющей стали (направляющие аппараты, рабочие колеса, корпус, вал).

В электроагрегат, при условии выполнения ряда рекомендаций по монтажу, может быть встроен частотный преобразователь переменного тока.

Рекомендация производителя насосов - для защиты и автоматического управления, в режиме водоподъема, насос 2ЭЦВ 12-210-25 нро необходимо оснастить станцией СУЗ-100 (30...100А) или станцией управления и защиты HMS Control L2-80 (35...80А).

Насос погружной 2ЭЦВ, как и каждый, перекачивающие артезианскую воду из скважин, погружной насос должен работать при условии полного погружения в перекачиваемую воду.

Электропитание насоса:
переменный трехфазный ток;
напряжение сети 380В;
частота тока 50 Гц.

В составе электронасосного агрегата 2ЭЦВ 12-210-25 нро для перекачки артезианской воды из скважины - многоступенчатый центробежный насос 2ЭЦВ и асинхронный трехфазный герметичной конструкции электродвигатель ДАП.

Прочная нержавеющая сталь - основной материал для изготовления корпусов насоса и статора электродвигателя ДАП.

Погружной насос для скважины должен перекачивать воду температурой не превышающей 30°C.

Рис. 1, 2: насос 2ЭЦВ 12-210-25 нро - рабочие характеристики и габаритно-присоединительные размеры агрегата.

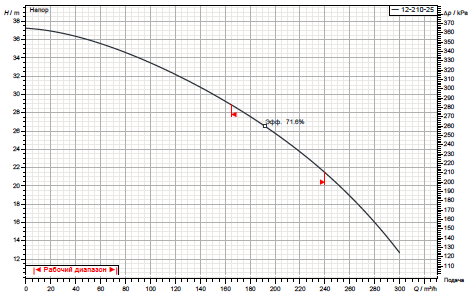

Рис.1 Рабочие характеристики напорные насоса

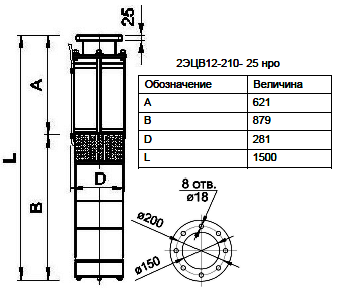

Рис.2 Габаритно-присоединительные размеры агрегата
