Характеристики 2ЭЦВ 12-210-55 нро

2ЭЦВ 12-210-55 нро - характеристики технические и напорные, параметры электронасоса:
- номинальная подача: 210 м³/час;
- номинальный напор: 55 м;
- подача в диапазоне: от 165 м³/час до 240 м³/час;
- напор в диапазоне: от 65,5 до 50 м;
- L: длина электроагрегата: 1850 мм;
- D: максимальный диаметр насоса: 281 мм;
- внутренний диаметр обсадной трубы скважины, минимальный 301 мм, максимальный 353 мм;
- присоединительный размер: фланец (DN150, Спец);
- максимальный КПД электроагрегата: 73,5%;
- электродвигатель 2ЭЦВ 12-210-55 нро;
- электродвигатель ДАП 10-90 асинхронный, мощностью номинальной: 45 квт;
- количество оборотов вала: 2900 в минуту;
- B: длина приводного двигателя: 967 мм;
- номинальный ток: 110А;
- вид защиты: IP-68;
- масса электронасоса: 280 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производитель: Ливнынасос.

Условное обозначение
2ЭЦВ 12-210-55 нро, где:
- 2ЭЦВ: 2 - номер модернизации, Э - электронасос, Ц - центробежный, В - для воды;
- 12: внутренний диаметр обсадной трубы, в дюймах (от 301 до 353 мм);
- 200: подача, в м³/час;
- 55: напор, в м;
- нро: материал деталей проточной части:
  все детали проточной части выполнены из стали (рабочие колеса, корпус насоса, направляющие аппараты, вал, статор электродвигателя).

В насосный агрегат может быть установлен частотный преобразователь переменного тока (при условии выполнения всех рекомендаций производителя).

Станция СУЗ-200 (80...200А) или станция управления и защиты HMS Control L2-160 (115...160А) рекомендованы для автоматического управления и защиты насоса в режиме водоподъема.

Насос 2ЭЦВ для скважины должен эксплуатироваться только при полном погружении в перекачиваемую воду.

Электропитание насоса:
переменный ток трехфазный;
сеть напряжением 380В;
частота тока 50 Гц.

Рис. 1, 2: центробежный насос 2ЭЦВ 12-210-55 нро - характеристики напорные характеристики, присоединительные и габаритные размеры агрегата.

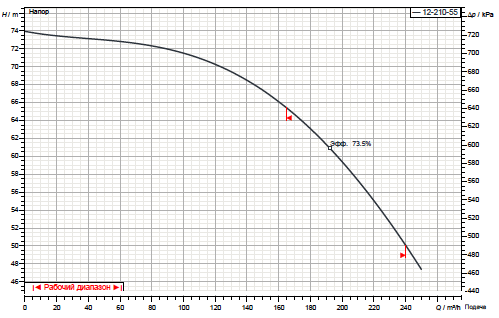

Рис.1 Характеристики напорные насоса

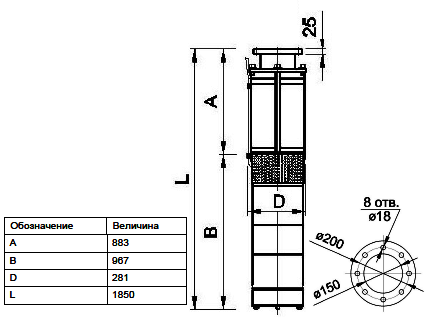

Рис.2 Присоединительные и габаритные размеры агрегата

Центробежный многоступенчатый насос для артезианской скважины 2ЭЦВ и герметичный трехфазный асинхронный электродвигатель ДАП включены в состав погружного электроагрегата, предназначенного для подъема чистой воды из артезианской скважины.

В качестве материла для изготовления корпуса и приводного электродвигателя ДАП используется прочная нержавеющая сталь.

Насос погружной для скважины 2ЭЦВ 12-210-55 нро подает чистую воду из артезианской скважины температурой не выше 30°C.
