Характеристики 2ЭЦВ 12-250-105 нро

2ЭЦВ 12-250-105 нро - технические и рабочие характеристики, параметры электроагрегата:
- подача номинальная: 250 м³/час;
- напор номинальный: 105 м;
- интервал подачи: от 150 м³/час до 300 м³/час;
- интервал напора: от 130 до 87,2 м;
- максимальный диаметр насоса D: 281 мм;
- длина электронасоса L: 2650 мм;
- минимальный и максимальный внутренний диаметр обсадной трубы скважины, 301 и 353 мм соответственно;
- присоединительный размер: фланец (DN150, Спец);
- КПД электронасоса максимальный: 78,3%;
- электродвигатель 2ЭЦВ 12-250-105 нро;
- герметичный асинхронный электродвигатель ДАП 10-110, номинальной мощностью: 110 квт;
- частота вращения вала: 2900 в минуту;
- длина B: 1538 мм;
- ток номинальный: 250А;
- вид защиты: IP-68;
- вес электроагрегата: 472 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос.

Условное обозначение
2ЭЦВ 12-250-105 нро, где:
- 2ЭЦВ: 2 -тип модернизации, Э - электронасос, Ц - центробежный, В - для воды;
- 12: внутренний диаметр обсадной трубы, в дюймах (1 дюйм=25,4 мм);
- 250: подача, в м³/час;
- 105: напор, в м;
- нро: материал изготовления деталей проточной части:
  проточные части насоса выполнены из стали (корпус, рабочие колеса, направляющие аппараты, вал, статор электрического двигателя).

При выполнении рекомендаций и условий производителя в электронасосный агрегат может быть установлен частотный преобразователь переменного тока.

В режиме водоподъема, для защиты и автоматического управления насосом 2ЭЦВ 12-250-105 нро, производитель рекомендует использовать станции управления и защиты HMS Control L3.1-300-Т (245...300А) или L4-300 (245...300А)/

Насос 2ЭЦВ для скважины должен работать только при полном погружении в перекачиваемую воду.

Электропитание насоса:
ток трехфазный переменный;
сетевое напряжение 380В;
частота тока 50 Гц.

Рис. 1, 2: насос 2ЭЦВ 12-250-105 нро - рабочие характеристики, габаритные, присоединительные размеры агрегата.

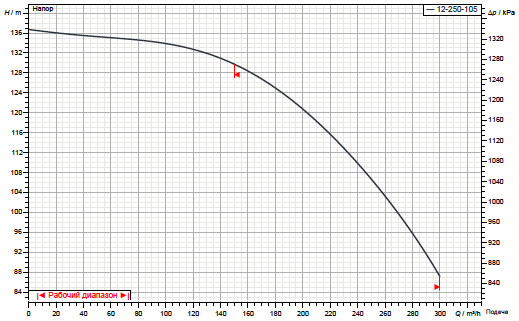

Рис.1 Характеристики напорные насоса

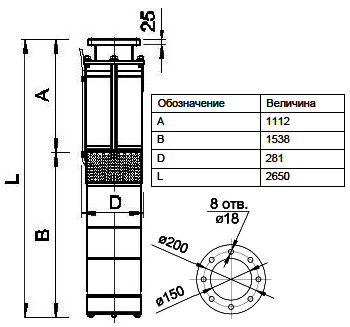

Рис.2 Габаритные, присоединительные размеры агрегата

Многоступенчатый погружной центробежный насос для скважины 2ЭЦВ и асинхронный трехфазный герметичный электродвигатель марки ДАП входят в состав электроагрегата, предназначенного для перекачивания чистой артезианской воды из скважины.

Прочная нержавеющая сталь всегда используется для изготовления корпуса насоса и статора приводного электродвигателя ДАП.

Насос для скважины погружной 2ЭЦВ 12-250-105 нро должен перекачивать чистую артезианскую воду из скважины температурой не более 30°C.
