Характеристики 2ЭЦВ 14-320-100 нро

Технические и рабочие характеристики насоса 2ЭЦВ 14-320-100 нро.

Параметры электронасоса:
- номинальная подача: 320 м³/час;
- напор номинальный: 100 м;
- подача в диапазоне: от 250 м³/час до 390 м³/час;
- напор в диапазоне: от 109 до 78 м;
- D: максимальный диаметр насоса: 320 мм;
- A: длина насосной части: 1055 мм;
- диаметр обсадной трубы скважины внутренний, не менее/не более: 352,3/397 мм;
- присоединительный размер: фланец (DN175, Спец);
- электропривод 2ЭЦВ 14-320-100 нро;
   электродвигатель типа ДАП 10-110 асинхронный, мощностью: 110 квт;
   количество оборотов вала: 2900 в минуту;
   B: длина 1405 мм;
   номинальный ток: 240А;
   вид защиты: IP-68;
- максимальный КПД электронасоса: 71%;
- L: длина электронасоса: 2460 мм;
- масса насосного агрегата: 465 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- изготовитель: Ливнынасос.

Условное обозначение
2ЭЦВ 14-320-100 нро, где:
- 2ЭЦВ: 2 - тип насоса, Э - электронасос, Ц - центробежный, В - для воды;
- 14: в дюймах, внутренний диаметр обсадной трубы (1 дюйм=25,4 мм);
- 320: подача, в м³/час;
- 100: напор, в м;
- нро: материал деталей проточной части насоса:
   корпус насоса, рабочие колеса, направляющие аппараты, статор электродвигателя: нержавеющая сталь 12Х18Н10Т;
   вал: нержавеющая сталь 20Х13.

Для автоматического управления и защиты в режиме водоподъема центробежный погружной насос типа 2ЭЦВ 14-320-100 нро для скважин рекомендуется оснащать станцией управления и защиты HMS Control L3,1-250-Т (195...250А) или станцией управления и защиты HMS Control L4-250 (195...250А).

При соблюдении условий, рекомендованных производителем электронасосов, в насос может быть установлен частотный преобразователь переменного тока.

ВНИМАНИЕ!!!
Любой погружной насос для артезианской скважины (также как и представленный погружной насос 2ЭЦВ) может работать только при полном погружении в перекачиваемую воду.

Электропитание насоса:
ток переменный трехфазный;
сеть напряжением 380В;
частота тока 50 Гц.

Рис. 1, 2: центробежный насос 2ЭЦВ 14-320-100 нро - рабочие характеристики и присоединительные и габаритные размеры агрегата.

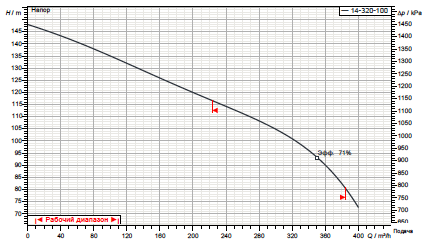

Рис.1 Рабочие характеристики насоса

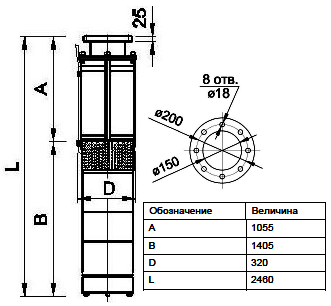

Рис.2 Присоединительные и габаритные размеры агрегата

Трехфазный асинхронный электродвигатель герметичный типа ДАП и погружной вертикальный многоступенчатой конструкции насос 2ЭЦВ для скважины включены в состав электронасосного агрегата, используемого для перекачки чистой артезианской воды из скважины.
Корпус насоса и корпус электродвигателя ДАП выполнены из прочной нержавеющей стали.
Насос для скважины погружной 2ЭЦВ 14-320-100 нро должен перекачивать воду из скважины температурой не превышающей 30°C.
