Характеристики 2ЭЦВ 14-320-50 нро

Насос 2ЭЦВ 14-320-50 нро 2ЭЦВ 14-320-50 нро - технические и напорные характеристики электроагрегата, параметры:
- подача номинальная: 320 м³/час;
- интервал подач: от 250 м³/час до 390 м³/час;
- напор номинальный: 50 м;
- интервал напора: от 58 до 42 м;
- внутренний диаметр обсадной трубы скважины, (min/max): 352,3/397 мм;
- L- длина насосного агрегата: 1845 мм;
- D - диаметр насоса: 320 мм;
- B - длина электрического двигателя: 1157 мм;
- присоединительный размер: фланец (DN175, Спец);
- КПД насосного агрегата, max: 62,8%;
- электропривод 2ЭЦВ 14-320-50 нро;
- асинхронный электродвигатель ДАП 10-75 мощностью: 45 квт;
- частота оборотов вала: 2900 в минуту;
- ток номинальный: 135А;
- вид защиты: IP-68;
- вес электронасоса: 315 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производитель: Ливнынасос.

Условное обозначение
2ЭЦВ 14-320-50 нро, где:
- 2ЭЦВ: 2 - модернизация насоса, Э - электронасос, Ц - центробежный, В - для воды;
- 14: внутренний диаметр обсадной трубы (14 дюймов, не менее 352,3 мм);
- 320: номинальная подача, в м³/час;
- 50: номинальный напор, в м;
- нро: материал деталей проточной части насоса:
  рабочее колесо, корпус насоса и направляющие аппараты: сталь 12Х18Н10Т;
  вал: сталь 20Х13;
  статор приводного электродвигателя: сталь.

Для защиты в режиме водоподъема и автоматического управления многоступенчатый погружной центробежный насос для скважин может комплектоваться станцией СУЗ-200 (80...200А) или станцией управления и защиты HMS Control L2-160 (115...160А).
При соблюдении условий, рекомендованных производителем электронасосов, в насосный агрегат может монтироваться частотный преобразователь.

ВНИМАНИЕ!!!
Насос 2ЭЦВ для скважины должен эксплуатироваться только при полном погружении в воду.

Электропитание насоса:
переменный ток трехфазный;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1, 2: насос 2ЭЦВ 14-320-50 нро - напорные характеристики, габаритные и присоединительные размеры агрегата.

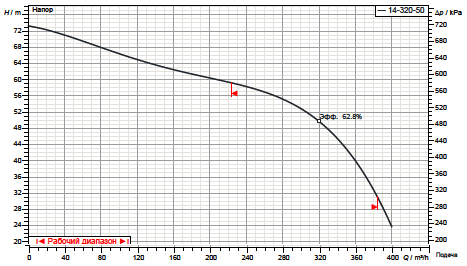

Рис.1 Напорные характеристики насоса



Рис.2 Габаритные и присоединительные размеры агрегата

Многоступенчатый погружной с вертикальным валом насос 2ЭЦВ для скважины и приводной герметичный асинхронный трехфазный электродвигатель ДАП входят в состав электронасоса, предназначенного для подачи чистой воды из артезианской скважины.
Из прочной нержавеющей стали изготавливаются корпуса насоса и электродвигателя.
Насос погружной для скважины 2ЭЦВ 14-320-50 нро подает чистую воду из скважины рабочей температурой не выше 30°C.
