Характеристики 2ЭЦВ 6-10-110

Напорные и технические характеристики, параметры насоса 2ЭЦВ 6-10-110:
- номинальная подача: 10 м³/час;
- номинальный напор: 110 м;
- подача в диапазоне: от 8 м³/час до 12 м³/час;
- напор в диапазоне: от 119 до 97 м;
- диаметр насоса D максимальный: 145 мм;
- диаметр обсадной трубы скважины внутренний, минимальный 150 мм, максимальный 200 мм;
- длина насосной части A: 679 мм;
- присоединительный размер насоса: резьба G-2-B ГОСТ 6357 (DN50);
- электропривод 2ЭЦВ 6-10-110;
    асинхронный электродвигатель ДАП 6-5.5, номинальной мощностью: 5,5 квт;
    частота вращения вала: 2900 в минуту;
    ток номинальный: 12,6А;
    длина B: 641 мм;
    вид защиты: IP-68;
- длина электроагрегата L: 1320 мм;
- КПД электронасоса: 71,5% (максимальный);
- вес электронасоса: 69 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос.

Условное обозначение
2ЭЦВ 6-10-110, где:
- 2ЭЦВ: (2 - номер модернизации насоса, Э - электронасос, Ц - центробежный, В - для воды);
- 6: внутренний диаметр обсадной трубы, в дюймах;
- 10: подача, м³/час;
- 110: напор, м.

При соблюдении рекомендаций производителя по монтажу, в электронасос может может быть встроен частотный преобразователь переменного тока.

Данный насос, с целью защиты и автоматического управления, в режиме водоподъема, рекомендуется оснащать станцией СУЗ-25 (6...25А) или станцией управления и защиты HMS Control L2-25 (1...25А).

ВНИМАНИЕ!!!
Каждый погружной насос, включая насос 2ЭЦВ 6-10-110, используемый для перекачивания артезианской воды из скважин, при эксплуатации, должен полностью погружаться в воду.

Электропитание насоса:
ток переменный трехфазный;
сетевое напряжение 380В;
частота тока 50 Гц.

Рис. 1, 2: центробежный насос 2ЭЦВ 6-10-110 - напорные характеристики, присоединительные и габаритные размеры насосного агрегата.

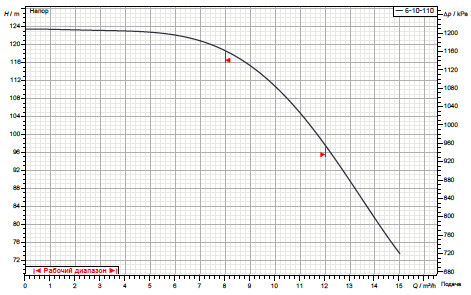

Рис.1 Напорные характеристики насоса

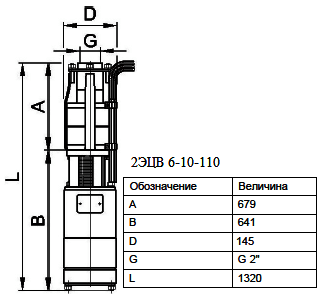

Рис.2 Присоединительные и габаритные размеры насосного агрегата

В состав электронасоса, перекачивающего воду из скважины, входит погружной насос 2ЭЦВ и асинхронный трехфазный герметичный электродвигатель ДАП.

При изготовлении корпуса насоса и приводного электродвигателя используется прочная сталь.

Насос для скважины 2ЭЦВ 6-10-110 используется для перекачивания воды температурой не превышающей 30°C.
