Характеристики 2ЭЦВ 6-10-30

2ЭЦВ 6-10-30 - технические характеристики, параметры:
- подача: 10 м³/час;
- диапазон подачи: от 8 м³/час до 12 м³/час;
- напор: 30 м;
- диапазон напора: от 34 до 28 м;
- внутренний диаметр обсадной трубы скважины, (не менее/не более): 150/200 мм;
- максимальный диаметр насоса: D-145 мм;
- длина насосного агрегата: L-970 мм;
- длина электрического привода: B-606 мм;
- присоединительный размер: резьба G-2-B ГОСТ 6357 (DN50);
- максимальный КПД электронасоса: 71,5%;
- электропривод 2ЭЦВ 6-10-30;
- электродвигатель ДАП 6-3 асинхронный, мощностью: 3 квт;
- количество оборотов вала: 2900 в минуту;
- номинальный ток: 5,3А;
- вид защиты: IP-68;
- масса насосного агрегата: 55 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- изготовитель: Ливнынасос.

Условное обозначение
2ЭЦВ 6-10-30, где:
- 2ЭЦВ: (2 - модернизация, Э - электронасос, Ц - центробежный, В - для воды);
- 6: в дюймах, внутренний диаметр обсадной трубы;
- 10: подача номинальная, в м³/час;
- 30: напор номинальный, в м.

В насосный агрегат может быть установлен, при соблюдении условий, рекомендуемых производителем, частотный преобразователь переменного тока.

В режиме водоподъема для защиты и автоматического управления многоступенчатый центробежный насос рекомендуется комплектовать станцией управления и защиты HMS Control L2-25 (1...10А) или станцией СУЗ-10 (3...10А).

ВНИМАНИЕ!!!
Все погружные насосы, в том числе и 2ЭЦВ 6-10-30, предназначенные для подачи воды из скважин, должны эксплуатироваться только полностью погруженными в воду.

Электропитание насоса:
переменный трехфазный ток;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1, 2: насос 2ЭЦВ 6-10-30 - рабочие характеристики, габаритные и присоединительные размеры агрегата.

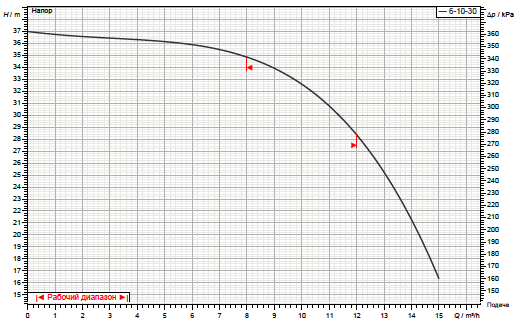

Рис.1 Рабочие характеристики насоса

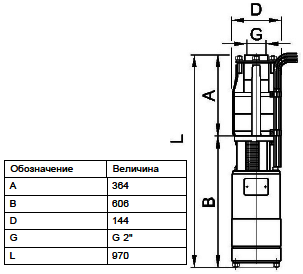

Рис.2 Габаритные и присоединительные размеры агрегата

Вертикальный погружной центробежный насос 2ЭЦВ и герметичный асинхронный приводной трехфазный электродвигатель ДАП образуют электронасосный агрегат для подачи воды из скважины.

Корпуса насоса электродвигателя производятся из прочной нержавеющей стали.

Насос погружной для скважины 2ЭЦВ 6-10-30 должен перекачивать воду температурой не более 30°C.
