Характеристики 2ЭЦВ 6-16-100

Напорные, технические характеристики, параметры насоса 2ЭЦВ 6-16-100:
- номинальная подача: 16 м³/час;
- подача в диапазоне: от 13 м³/час до 20 м³/час;
- номинальный напор: 100 м;
- напор в диапазоне: от 106 до 81,7 м;
- максимальный диаметр обсадной трубы скважины минимальный/максимальный,: 150/200 мм;
- диаметр насоса максимальный: D-145 мм;
- длина электронасоса L: 1520 мм;
- присоединительный размер: резьба G-2-B ГОСТ 6357 (DN50);
- максимальный КПД электронасоса: 71,5%;
- электропривод 2ЭЦВ 6-16-100;
   асинхронный электродвигатель ДАП 6-7,5 , мощностью: 7,5 квт;
   количество оборотов вала: 2900 в минуту;
   длина B: 706 мм;
   ток номинальный: 18,5А;
  вид защиты: IP-68;
- вес электронасоса: 86 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос.

Условное обозначение
2ЭЦВ 6-16-100, где:
- 2ЭЦВ: (2 - номер модернизации, Э - электронасос, Ц - центробежный, В - для воды);
- 6: внутренний диаметр обсадной трубы, в дюймах (1 дюйм=25,4 мм);
- 16: подача, в м³/час;
- 100: напор, в м.

В электронасос, при соблюдении условий производителя, может быть встроен частотный преобразователь переменного тока.
В режиме водоподъема центробежный многоступенчатый насос 2ЭЦВ 6-16-100 рекомендуется оснащать станцией СУЗ-25 (6...25А) или станцией управления и защиты HMS Control L2-25 (1...25А).

ВНИМАНИЕ!!!
Погружной насос для перекачивания воды из артезианских скважин, в том числе и насос 2ЭЦВ, должны эксплуатироваться только полностью погруженными в перекачиваемую воду.

Электропитание насоса:
трехфазный переменный ток;
сеть напряжением 380В;
частота тока 50 Гц.

Рис. 1, 2: центробежный насос 2ЭЦВ 6-16-100 - напорные характеристики и присоединительные и габаритные размеры агрегата.

Рис.1 Напорные характеристики насоса

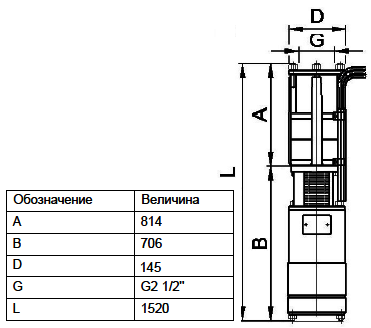

Рис.2 Присоединительные и габаритные размеры агрегата

Центробежный вертикальный погружной насос 2ЭЦВ и трехфазный приводной асинхронный герметичный электродвигатель ДАП включены в насосный электроагрегат для перекачки чистой воды из артезианской скважины.

Нержавеющая прочная сталь используются при производстве корпуса насоса и приводного электродвигателя электронасоса для скважины.

Насос для скважины погружной 2ЭЦВ 6-16-100 перекачивает воду температурой не превышающей 30°C.
