Характеристики 2ЭЦВ 6-16-160

Характеристики насоса 2ЭЦВ 6-16-160:
- подача: 16 м³/час;
- рабочий диапазон подачи: от 13 до 20 м³/час;
- напор: 160 м;
- рабочий диапазон напора: от 168 до 136 м;
- длина насосной части, А: 1119 мм;
- максимальный диаметр насоса, D: 145 мм;
- присоединительный размер: резьба G-2 1/2-B-ГОСТ 6357 (DN65);
- внутренний диаметр обсадной трубы скважины, не менее/не более: 150/200 мм;
- электропривод 2ЭЦВ 6-16-160;
   асинхронный электродвигатель типа ДАП 6-13:
   мощность: 13 квт;
   ток: 30А;
   частота вращения вала: 2900 в минуту;
   длина двигателя, B: 821 мм;
   вид защиты: IP-68;
- длина агрегата, L: 1940 мм;
- вес: 98 кг;
- максимальный КПД электроагрегата: 70,9%;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос.

Условное обозначение
2ЭЦВ 6-16-160, где:
- 2ЭЦВ: (2 - номер модернизации, Э - электронасос, Ц - центробежный, В - для воды);
- 6: дюйм, внутренний диаметр обсадной трубы скважины (1 дюйм=25,4 мм);
- 16: м³/час, номинальная подача;
- 160: м, номинальный напор.

В электронасоный агрегат, если выполнены рекомендации по монтажу производителя насоса, может встраиваться частотный преобразователь переменного тока.

Насос погружной 2ЭЦВ 6-16-160, в режиме водоподъема, для автоматического управления и защиты рекомендуется комплектовать станцией управления и защиты HMS Control L2-40 (20...40А) или станцией управления и защиты HMS Control L3.1-40-Т (20...40А).

ВНИМАНИЕ!!!
Насос 2ЭЦВ, также как и другой, перекачивающий артезианскую воду из скважин, погружной насос, должен включаться только после полного погружения в перекачиваемую воду.

Электропитание насоса 2ЭЦВ 6-16-160:
переменный трехфазный ток;
сетевое напряжение 380В;
частота тока 50 Гц.

Погружной вертикальный многоступенчатый насос 2ЭЦВ и приводной герметичный трехфазный асинхронный электродвигатель типа ДАП входят в состав электронасоса, перекачивающего воду из скважины.

Для производства корпуса насоса и статора приводного электродвигателя должна использоваться прочная сталь.

Погружной центробежный насос данного типа должен перекачивать артезианскую воду температурой не более 30°C.

Рис. 1, 2: насос 2ЭЦВ 6-16-160 - напорные характеристики, присоединительные и габаритные размеры агрегата.

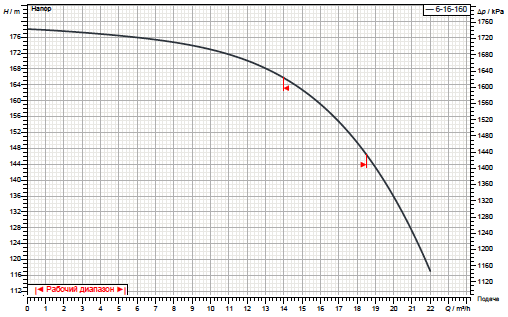

Рис.1 Напорные характеристики насоса

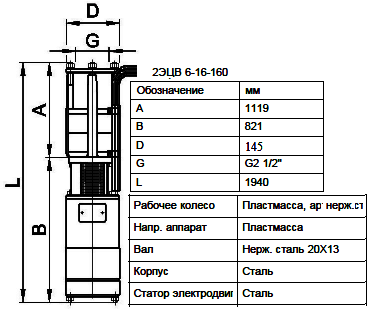

Рис.2 Присоединительные и габаритные размеры агрегата
