Характеристики 2ЭЦВ 6-16-190

Технические и рабочие характеристики насоса, параметры насосного агрегата 2ЭЦВ 6-16-190:
- напор номинальный: 100 м;
- подача номинальная: 16 м³/час;
- интервал подачи: от 13 м³/час до 20 м³/час;
- интервал напора: от 106 до 81,7 м;
- диаметр насоса, D: 145 мм;
- минимальный/максимальный внутренний диаметр обсадной трубы скважины : 150/200 мм;
- длина насоса А: 1249 мм;
- присоединительный размер насоса: резьба G-2 1/2-B-ГОСТ 6357 (DN65);
- электропривод 2ЭЦВ 6-16-190;
   электродвигатель ДАП 6-15 асинхронный:
   номинальная мощность: 15 квт;
   частота оборотов вала: 2900 в минуту;
   длина B: 841 мм;
   номинальный ток: 33А;
   вид защиты: IP-68;
- максимальный КПД электронасоса: 70,9%;
- длина электроагрегата L: 2090 мм;
- масса насосного агрегата: 110 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- изготовитель: Ливнынасос.

Условное обозначение
2ЭЦВ 6-16-190, где:
- 2ЭЦВ: (2 - тип модернизации, Э - электронасос, Ц - центробежный, В - для воды);
- 6: дюйм, диаметр обсадной трубы внутренний (1 дюйм=25,4 мм);
- 16: м³/час, подача;
- 190: м, напор.

Частотный преобразователь переменного тока может быть установлен в насосный агрегат, при условии соблюдении рекомендаций производителя.
Центробежный насос 2ЭЦВ 6-16-190, с целью защиты и автоматического управления, в режиме водоподъема, рекомендуется оснащать комплектовать станцией СУЗ-30 (10...40А) или станцией управления и защиты HMS Control L2-40 (20...40А).

ВНИМАНИЕ!!!
Каждый погружной насос, осуществляющий подачу воды из артезианской скважины, включая погружной насос 2ЭЦВ, может эксплуатироваться только при условии полного его погружения в перекачиваемую воду.

Электропитание насоса:
ток трехфазный переменный;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1, 2: насос 2ЭЦВ 6-16-190 - рабочие характеристики, габаритные и присоединительные размеры агрегата.

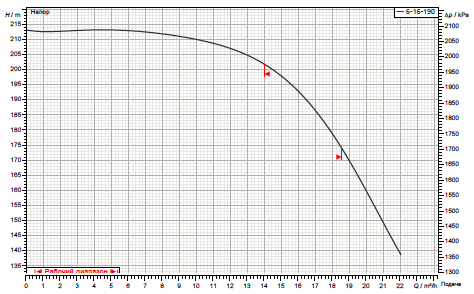

Рис.1 Рабочие характеристики насоса

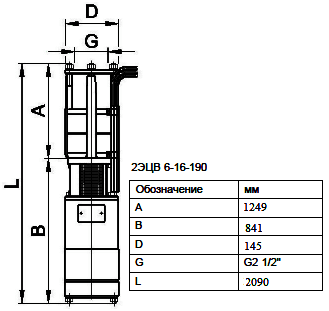

Рис.2 Габаритные и присоединительные размеры агрегата

Погружной вертикальный многоступенчатый насос 2ЭЦВ и приводной герметичный трехфазный асинхронный электродвигатель типа ДАП входят в состав электронасоса, перекачивающего воду из скважины.

Прочная сталь применяется при изготовлении корпусов приводного двигателя и насоса.

Насос погружной 2ЭЦВ 6-16-190 должен перекачивать воду температурой не превышающей 30°C.
