Характеристики 2ЭЦВ 6-25-90

Технические и рабочие характеристики, параметры электронасоса 2ЭЦВ 6-25-90:
- подача номинальная: 25 м³/час;
- напор номинальный: 90 м;
- диапазон подачи: от 20 м³/час до 30 м³/час;
- диапазон напора: от 102 до 72,3 м;
- внутренний диаметр обсадной трубы скважины не менее/не более: 150/200 мм;
- максимальный диаметр насоса: D=145 мм;
- длина насосного агрегата: L=1580 мм;
- присоединительный размер: резьба СП-89 ГОСТ 633 (DN80);
- максимальный КПД насосного агрегата: 76%;
- электропривод 2ЭЦВ 6-25-90;
    электродвигатель ДАП 6-9 асинхронный, мощностью: 9 квт;
   число оборотов вала: 2900 в минуту;
   длина привода: B=731 мм;
   номинальный ток: 20А;
  вид защиты: IP-68;
- масса электроагрегата: 87 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- изготовитель: Ливнынасос.

Условное обозначение
2ЭЦВ 6-25-90, где:
- 2ЭЦВ: (2 - номер модернизации, Э - электронасос, Ц - центробежный, В - для воды);
- 6: в дюймах, внутренний диаметр обсадной трубы (1 дюйм=25,4 мм);
- 25: подача, в м³/час;
- 90: напор, в м.

При выполнении рекомендаций производителя, в насосный агрегат, может быть установлен частотный преобразователь переменного тока.
В режиме водоподъема центробежный насос многоступенчатый 2ЭЦВ 6-25-90 рекомендуется комплектовать станцией управления и защиты HMS Control L2-40 (20...40А) или станцией СУЗ-25 (6...25А).

ВНИМАНИЕ!!!
Каждый погружной насос для скважины, предназначенный для подачи артезианской воды, в том числе и представленный насос, должен эксплуатироваться при полном погружении в перекачиваемую воду.

Электропитание насоса:
ток трехфазный переменный;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1, 2: насос 2ЭЦВ 6-25-90 - рабочие характеристики, габаритные и присоединительные размеры агрегата.

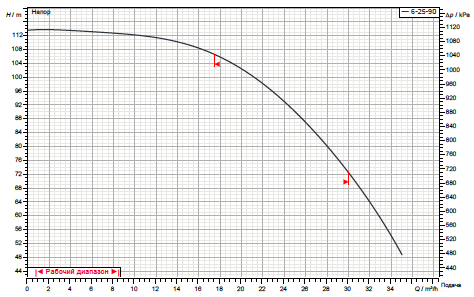

Рис.1 Рабочие характеристики насоса

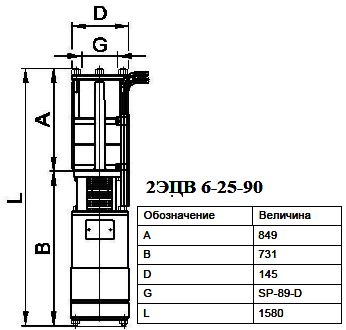

Рис.2 Габаритные и присоединительные размеры агрегата

Насос 2ЭЦВ и приводной герметичный трехфазный асинхронный электродвигатель ДАП входят в состав электронасоса для подачи чистой артезианской воды из скважины.

Для производства корпуса насоса и приводного электродвигателя ДАП используется прочная нержавеющая сталь.

Погружной насос для скважины 2ЭЦВ 6-25-90 должен перекачивать воду температурой не более 30°C.
