Характеристики 2ЭЦВ 6-4-130

2ЭЦВ 6-4-130 - параметры и характеристики насоса:
- номинальная подача: 4 м³/час;
- подача в диапазоне: от 3 м³/час до 5,5 м³/час;
- номинальный напор: 130 м;
- напор в диапазоне: от 137 до 113 м;
- внутренний диаметр обсадной трубы скважины, (мин/макс): 150/200 мм;
- максимальный диаметр насоса: D-145 мм;
- длина насосного агрегата: L-1270 мм;
- длина электропривода: B-621 мм;
- присоединительный размер: резьба G-2-B ГОСТ 6357 (DN50);
- максимальный КПД насоса: 62%;
- электропривод 2ЭЦВ 6-4-130;
- электродвигатель ДАП 6-4 мощностью номинальной: 4 квт;
- количество оборотов вала: 2900 в минуту;
- номинальный ток электродвигателя: 8А;
- вид защиты: IP-68;
- масса насосного агрегата: 69 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- изготовитель: Ливнынасос.

Условное обозначение
2ЭЦВ 6-4-130, где:
- 2ЭЦВ: (2 - тип модернизации насоса, Э - электронасос, Ц - центробежный, В - для воды);
- 6: диаметр обсадной трубы внутренний в дюймах (в дюймах);
- 4: номинальная подача, в м³/час;
- 130: номинальный напор, в м.

При соблюдении рекомендуемых производителем условий, в электроагрегат может быть вмонтирован частотный преобразователь переменного тока.
Для автоматического управления и защиты в режиме водоподъема погружной насос 2ЭЦВ может быть оснащен станцией СУЗ-10 (3...10А) или станцией управления и защиты HMS Control L2-25 (1...25А).

ВНИМАНИЕ!!!
Насос не может работать без полного погружения в перекачиваемую среду.

Электропитание насоса:
ток переменный трехфазный;
сеть напряжением 380В;
частота тока 50 Гц.

Рис. 1, 2: насос типа 2ЭЦВ 6-4-130 - рабочие характеристики, габаритные и присоединительные размеры агрегата.

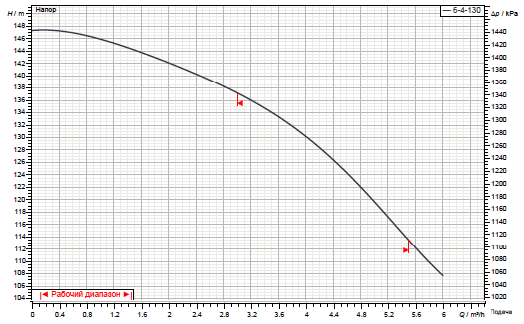

Рис.1 Рабочие характеристики насоса

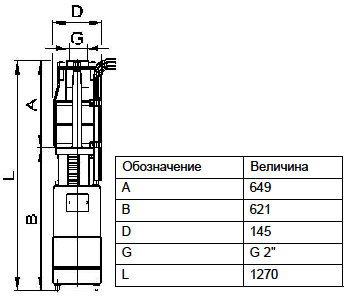

Рис.2 Габаритные и присоединительные размеры агрегата

Погружной вертикальный центробежный насос и приводной герметичный трехфазный асинхронный электродвигатель ДАП входят в состав погружного электронасоса для подачи воды из скважины.

Для изготовления корпуса насоса и электродвигателя используется прочная нержавеющая сталь.
Насос погружной для скважины 2ЭЦВ 6-4-130 должен перекачивать чистую воду температурой не выше 25°C.
