Характеристики 2ЭЦВ 6-4-190

Характеристики технические и напорные, параметры электронасоса 2ЭЦВ 6-4-190:
- подача номинальная: 4 м³/час;
- напор номинальный: 190 м;
- диапазон подачи: от 3 м³/час до 5,5 м³/час;
- диапазон напора: от 200 до 164 м;
- D: максимальный диаметр насоса 145 мм;
- диаметр обсадной трубы скважины внутренний, (не менее/не более): 150/200 мм;
- A: длина насосной части 859 мм;
- присоединительный размер: резьба G-2-B ГОСТ 6357 (DN50);
- КПД максимальный электронасоса: 62%;
   электропривод 2ЭЦВ 6-4-190;
   асинхронный электродвигатель ДАП 6-4 мощностью: 4 квт;
   частота вращения вала: 2900 в минуту;
   ток номинальный: 11А;
   вид защиты: IP-68;
   B: длина 621 мм;
- L: длина насосного агрегата 1480 мм;
- вес электронасоса: 76 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос.

Условное обозначение насоса
2ЭЦВ 6-4-190, где:
- 2 - номер модернизации, Э - электронасос, Ц - центробежный, В - для воды;
- 6: внутренний диаметр обсадной трубы (6 дюймов, 1 дюйм=25,4 мм);
- 4: подача, м³/час;
- 190: напор, в м.

В погружной насос 2ЭЦВ, при условии выполнения ряда рекомендаций производителя насоса, может быть установлен частотный преобразователь переменного тока.

Рекомендуется, с целью защиты и автоматического управления, в режиме водоподъема, центробежный насос погружной 2ЭЦВ 6-4-190 комплектовать станцией управления и защиты HMS Control L2-25 (1...25А) или станцией СУЗ-25 (6...25А).

ВНИМАНИЕ!!!
Каждый погружной насос, предназначенный для подачи воды из артезианской скважины, должен эксплуатироваться только при полном погружения в перекачиваемую воду.

Электропитание насоса:
трехфазный переменный ток;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1, 2: 2ЭЦВ 6-4-190 - напорные характеристики, присоединительные и габаритные размеры агрегата.

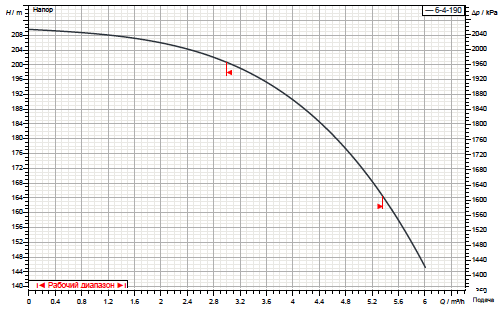

Рис.1 Рабочие характеристики насоса

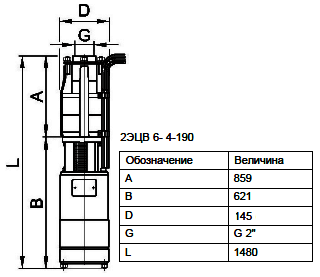

Рис.2 Габаритные и присоединительные размеры агрегата

Погружной центробежный вертикальный насос 2ЭЦВ и асинхронный трехфазный высокоэффективный герметичный электродвигатель ДАП входят в состав электроагрегата для перекачки чистой воды из артезианской скважины.

При производстве корпуса электродвигателя и насоса должна применяться только прочная нержавеющая сталь.

Насос типа 2ЭЦВ 6-4-190 должен использоваться только для подачи воды температурой не превышающей 30°C.
