Характеристики 2ЭЦВ 6-6.5-140

Технические и рабочие характеристики, параметры электронасоса 2ЭЦВ 6-6.5-140:
- номинальная подача: 6,5 м³/час;
- подача в диапазоне: от 5,5 м³/час до 9 м³/час;
- номинальный напор: 140 м;
- напор в диапазоне: от 150 до 115 м;
- максимальный диаметр насоса D: 145 мм;
- внутренний диаметр обсадной трубы скважины, не менее/не более: 150/200 мм;
- длина насосной части A: 719 мм;
- присоединительный размер: резьба G-2-B ГОСТ 6357 (DN50);
- максимальный КПД насоса: 66,6%;
- электропривод 2ЭЦВ 6-6.5-140;
   электродвигатель ДАП 6-5,5 асинхронный, мощностью номинальной: 5,5 квт;
   число оборотов вала: 2900 в минуту;
   номинальный ток: 11А;
   длина B: 691 мм;
   вид защиты: IP-68;
- длина электронасоса L: 1410 мм;
- масса электроагрегата: 74 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- изготовитель: Ливнынасос.

Условное обозначение
2ЭЦВ 6-6.5-140, где:
- 2ЭЦВ: (2 - номер модернизации насоса, Э - электронасос, Ц - центробежный, В - для воды);
- 6: дюйм, внутренний диаметр обсадной трубы;
- 6.5: подача, в м³/час;
- 140: напор, в м.

Центробежный насос 2ЭЦВ 6-6.5-140, с целью защиты и автоматического управления, в режиме водоподъема, рекомендуется оснащать станцией управления и защиты HMS Control L2-25 (6...25А) или станцией СУЗ-25 (6...25А).

При выполнении рекомендаций производителя по монтажу насоса, в насосный агрегат может быть вмонтирован частотный преобразователь переменного тока.

ВНИМАНИЕ!!!
Погружной насос, перекачивающий артезианскую воду, в том числе представленный насос, при работе, должен быть полностью погружен в перекачиваемую воду.

Электропитание насоса:
ток переменный трехфазный;
напряжение сетевое 380В;
частота тока 50 Гц.

Рис. 1, 2: насос 2ЭЦВ 6-6.5-140 - рабочие характеристики, габаритные и присоединительные размеры агрегата.

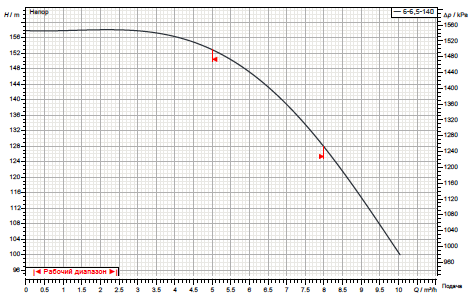

Рис.1 Рабочие характеристики насоса

Рис.2 Габаритные и присоединительные размеры агрегата

Приводной трехфазный асинхронный электродвигатель герметичной конструкции ДАП и погружной вертикальный многоступенчатый насос 2ЭЦВ образуют насосный агрегат для подачи артезианской воды из скважины.

В качестве материала при производстве корпуса погружного насоса и статора двигателя используется прочная нержавеющая сталь.

Погружной насос для скважины 2ЭЦВ 6-6.5-140 должен перекачивать воду температурой не более 30°C.
