Характеристики 2ЭЦВ 8-16-100

2ЭЦВ 8-16-100 -технические характеристики и параметры насоса:
- подача номинальная: 16 м³/час;
- напор номинальный: 100 м;
- интервал подачи: от 12 м³/час до 21 м³/час;
- интервал напора: от 109 до 80 м;
- максимальный диаметр насоса: D-189 мм;
- внутренний диаметр обсадной трубы скважины, (мин/макс): 200/250 мм;
- длина электронасоса: L-1260 мм;
- длина двигателя: B-706 мм;
- присоединительный размер: резьба G-3-B ГОСТ 6357 (DN80);
- КПД насоса максимальный: 73,7%;
- электропривод 2ЭЦВ 8-16-100;
- асинхронный электродвигатель ДАП 6-7,5 номинальной мощностью: 7,5 квт;
- частота вращения вала: 2900 в минуту;
- ток электродвигателя номинальный: 16А;
- вид защиты: IP-68;
- вес электронасоса: 74 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос.

Условное обозначение
2ЭЦВ 8-16-100, где:
- 2ЭЦВ: 2 - тип модернизации, Э - электронасос, Ц - центробежный, В - для воды;
- 8: внутренний диаметр обсадной трубы (8 дюймов);
- 16: номинальная подача, в м³/час;
- 100: номинальный напор, в м.

В режиме водоподъема, с целью защиты и автоматического управления погружной насос 2ЭЦВ может быть укомплектован станцией СУЗ-25 (6...25А) или станцией управления и защиты HMS Control L2-25 (1...25А).
При соблюдении определенных регламентированных условий, в электронасос может быть установлен частотный преобразователь переменного тока.

ВНИМАНИЕ!!!
Насос не должен эксплуатироваться без полного погружения в перекачиваемую воду.

Электропитание насоса:
трехфазный переменный ток;
сетевое напряжение 380В;
частота тока 50 Гц.

Рис. 1, 2: центробежный насос типа 2ЭЦВ 8-16-100 - рабочие характеристики, габаритные и присоединительные размеры электроагрегата.

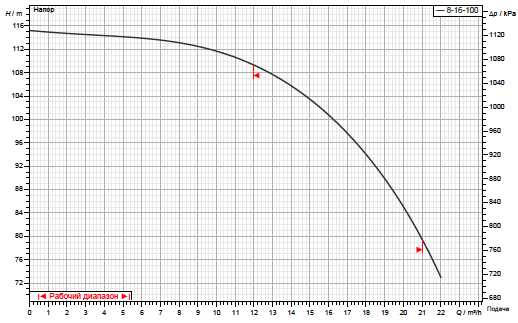

Рис.1 Рабочие характеристики насоса

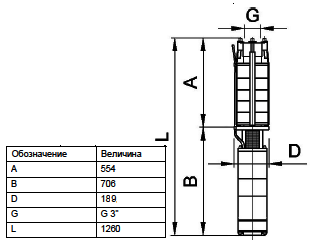

Рис.2 Габаритные и присоединительные размеры электроагрегата

Погружной центробежный вертикальный насос 2ЭЦВ и приводной асинхронный герметичный трехфазный электродвигатель ДАП образуют электронасосный агрегат для подъема чистой воды из артезианской скважины.

В качестве материалов при изготовлении корпуса и электродвигателя насоса используется прочная нержавеющая сталь.
Насос погружной для скважины 2ЭЦВ 8-16-100 перекачивает чистую воду температурой не превышающей 30°C.
