Характеристики 2ЭЦВ 8-16-540

Параметры электроагрегата 2ЭЦВ 8-16-540, технические и напорные характеристики:
- номинальная подача: 16 м³/час;
- подача в диапазоне: от 12 м³/час до 21 м³/час;
- номинальный напор: 540 м;
- напор в диапазоне: от 581 до 487 м;
- внутренний диаметр обсадной трубы скважины, не менее/не более: 200/250 мм;
- длина насосной части A: 1728 мм;
- диаметр насоса максимальный D: 189 мм;
- присоединительный размер: резьба G-3-B ГОСТ 6357 (DN80);
- электропривод 2ЭЦВ 8-16-540;
   электродвигатель ДАП 8-45 номинальной мощностью: 45 квт;
   частота вращения вала: 2900 в минуту;
   номинальный ток: 95А;
   длина B: 1137 мм;
   вид защиты: IP-68;
- максимальный КПД электронасоса: 60,8%;
- длина электронасоса L: 2865 мм;
- масса насосного агрегата: 222 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- изготовитель: Ливнынасос.

Условное обозначение
2ЭЦВ 8-16-540, где:
- 2ЭЦВ: 2 - номер модернизации, Э - электронасос, Ц - центробежный, В - для воды;
- 8: в дюймах, внутренний диаметр обсадной трубы;
- 16: подача, в м³/час;
- 540: напор, в м.

Частотный преобразователь переменного тока может быть установлен в насосный агрегат, но при соблюдении рекомендованных производителем условий по монтажу.

ВНИМАНИЕ!!!
Погружной насос для артезианских скважин, включая насос 2ЭЦВ, не должен работать без его полного погружения в перекачиваемую воду.

Электропитание насоса:
ток трехфазный переменный;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1, 2: насос 2ЭЦВ 8-16-540 - напорные характеристики, присоединительные и габаритные размеры агрегата.

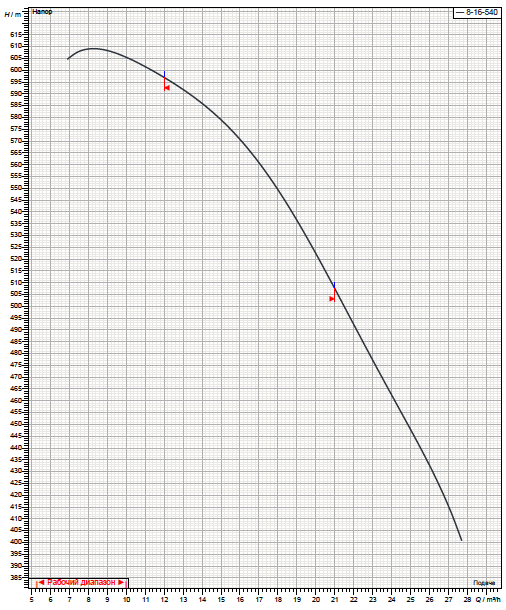

Рис.1 Напорные характеристики насоса

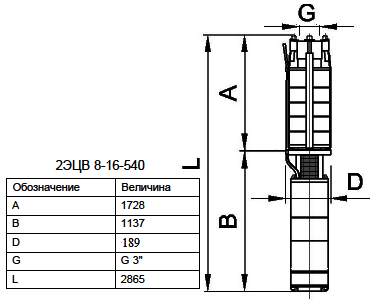

Рис.2 Присоединительные и габаритные размеры агрегата

Насос 2ЭЦВ - центробежный погружной вертикальной конструкции и трехфазный герметичный асинхронный электродвигатель ДАП входят в состав электроагрегата для перекачивания чистой артезианской воды из скважины.

Для изготовлении корпуса насоса и электродвигателя ДАП применяется только прочная нержавеющая сталь.

Погружной насос для скважины 2ЭЦВ 8-16-540 должен перекачивать воду температурой не более 30°C.
