Характеристики 2ЭЦВ 8-25-220

2ЭЦВ 8-25-220 - технические и напорные характеристики, параметры насосного электроагрегата:
- подача номинальная: 25 м³/час;
- напор номинальный: 220 м;
- интервал подачи: от 22 м³/час до 29 м³/час;
- интервал напора: от 225 до 186 м;
- диаметр насоса, D: 189 мм;
- внутренний диаметр обсадной трубы скважины, не менее/не более 200/250;
- длина насосной части, A: 992 мм;
- присоединительный размер: резьба G-3-B ГОСТ 6357 (DN80);
- электропривод 2ЭЦВ 8-25-220;
   асинхронный электродвигатель ДАП 8-22;
   мощность номинальная: 22 квт;
   число оборотов вала: 2900 в минуту;
   ток номинальный: 51А;
   длина, B: 813 мм;
   вид защиты: IP-68;
- максимальный КПД электронасоса: 75,2%;
- длина насосного агрегата, L: 1805 мм;
- вес агрегата: 152 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос.

Условное обозначение
2ЭЦВ 8-25-220, где:
- 2ЭЦВ: 2 - номер модернизации агрегата, Э - электронасос, Ц - центробежный, В - для воды;
- 8: дюйм, внутренний диаметр обсадной трубы скважины (1 дюйм -25,4 мм);
- 25: подача, в м³/час;
- 220: напор, в м.

Материал производства деталей проточной части:
   пластмасса, армированная нержавеющей сталью: рабочее колесо;
   сталь: корпус насоса, статор электродвигателя;
  пластмасса: направляющие аппараты;
  нержавеющая сталь 20Х13: вал насоса.

В режиме водоподъема, для защиты и автоматического управления, центробежный насос 2ЭЦВ 8-25-220 рекомендуется комплектовать станцией управления и защиты HMS Control L2-80 (35...80А) или станцией СУЗ-100 (30...100А).
При выполнении ряда рекомендаций производителя, в электронасосный агрегат может быть установлен частотный преобразователь переменного тока.

ВНИМАНИЕ!!!
Любой погружной насос для артезианской скважины, в том числе насос 2ЭЦВ, может эксплуатироваться только при полном погружении его в перекачиваемую воду.

Электропитание
переменный ток трехфазный;
сетевое напряжение 380В;
частота тока 50 Гц.

Рис. 1, 2: насос 2ЭЦВ 8-25-220 - напорные характеристики, габаритные и присоединительные размеры агрегата.

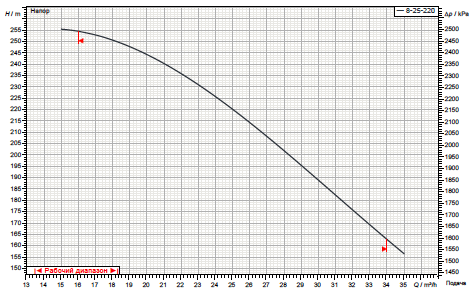

Рис.1 Напорные характеристики насоса

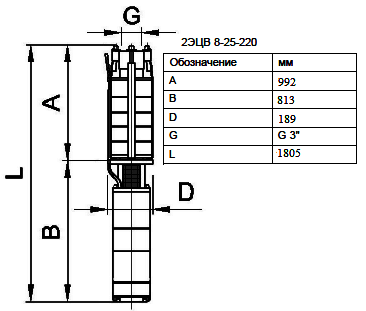

Рис.2 Габаритные и присоединительные размеры агрегата

Вертикальный многоступенчатый центробежный погружной насос 2ЭВ и асинхронный трехфазный герметичный электродвигатель ДАП 8-22 включены в состав насосного электроагрегата.

Для производства корпусов насоса и электродвигателя ДАП используется прочная сталь.
Насос 2ЭЦВ 8-25-220 перекачивает чистую воду из артезианской скважины температурой не превышающей 30°C.
