Характеристики 2ЭЦВ 8-25-400

2ЭЦВ 8-25-400 - рабочие и технические характеристики, параметры насоса:
- номинальная подача: 25 м³/час;
- подача в диапазоне: от 22 м³/час до 29 м³/час;
- напор номинальный: 400 м;
- напор в диапазоне: от 423 до 367 м;
- внутренний диаметр обсадной трубы скважины, мм, минимальный/максимальный 200/250;
- D: максимальный диаметр насоса: 189 мм;
- L: длина электроагрегата: 2500 мм;
- присоединительный размер: резьба G-3-B ГОСТ 6357 (DN80);
- максимальный КПД: 74,8%;
- электропривод 2ЭЦВ 8-25-400;
   электродвигатель ДАП 8-45 асинхронный, номинальная мощность: 45 квт;
   частота вращения вала: 2900 в минуту;
   номинальный ток: 90А;
   B: длина 1131 мм;
   вид защиты: IP-68;
- масса электронасоса: 213 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производитель: Ливнынасос.

Условное обозначение
2ЭЦВ 8-25-400, где:
- 2ЭЦВ: 2 - тип агрегата, Э - электронасос, Ц - центробежный, В - для воды;
- 8: в дюймах, внутренний диаметр обсадной трубы (1 дюйм -25,4 мм);
- 25: подача, в м³/час;
- 400: напор, в м.

Материал проточной части насоса:
  корпус, вал насоса, статор двигателя: сталь;
  рабочее колесо: пластмасса, армированная нержавеющей сталью;
  направляющие аппараты: пластмасса.

Для автоматического управления и защиты, в режиме водоподъема погружной насос 2ЭЦВ 8-25-400 может оснащаться станцией СУЗ-100 (30...100А) или станцией управления и защиты HMS Control L2-100 (75...100А).
При соблюдении условий и рекомендаций производителя насосов, в насосный агрегат может быть встроен частотный преобразователь переменного тока.

ВНИМАНИЕ!!!
Насос для скважины 2ЭЦВ можно эксплуатировать только при полном погружении в перекачиваемую воду.

Электропитание
переменный трехфазный ток;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1, 2: центробежный насос 2ЭЦВ 8-25-400 - рабочие характеристики, присоединительные и габаритные размеры агрегата.

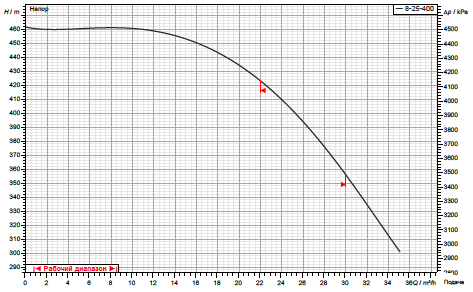

Рис.1 Рабочие характеристики насоса

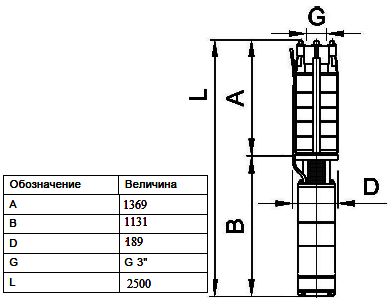

Рис.2 Габаритно-присоединительные размеры агрегата

Многоступенчатый вертикальный погружной насос 2ЭВ центробежный и герметичный приводной трехфазный асинхронный электродвигатель ДАП входят в состав электронасосного агрегата.

При изготовлении корпусов насоса и приводного электродвигателя используется прочная нержавеющая сталь.
Насос типа 2ЭЦВ 8-25-400 должен перекачивать чистую артезианскую воду температурой не выше 30°C.
