Характеристики 2ЭЦВ 8-25-55 (нрк)

2ЭЦВ 8-25-55 (нрк) - технические характеристики и параметры электроагрегата:
- подача: 25 м³/час;
- напор: 55 м;
- интервал подачи: от 22 м³/час до 29 м³/час;
- интервал напора: от 59 до 48,5 м;
- диаметр обсадной трубы скважины, минимальный 200 мм, максимальный 250 мм;
- диаметр насоса, max: D-189 мм;
- длина электронасоса L: 1075 мм;
- длина двигателя B: 641 мм;
- присоединительный размер: резьба G-3-B ГОСТ 6357 (DN80);
- КПД насоса. max: 74,8%;
- электропривод 2ЭЦВ 8-25-55;
- асинхронный электродвигатель ДАП 6-5,5 номинальной мощностью: 5,5 квт;
- количество оборотов вала: 2900 в минуту;
- ток электродвигателя номинальный: 14А;
- вид защиты: IP-68;
- вес электроагрегата: 66 кг (67 кг нрк);
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос.

Условное обозначение
пример, 2ЭЦВ 8-25-55 нрк, где:
- 2ЭЦВ: 2 - тип агрегата, Э - электронасос, Ц - центробежный, В - для воды;
- 8: внутренний диаметр обсадной трубы (8 дюймов, 1 дюйм -25,4 мм);
- 25: номинальная подача, в м³/час;
- 55: номинальный напор, в м;
- нрк: материал проточной части:
  корпус, рабочее колесо и вал насоса - из стали;
  направляющие аппараты пластмассовые.

В режиме водоподъема и для автоматического управления и защиты погружной центробежный насос может комплектоваться станцией СУЗ-25 (6...25А) или станцией управления и защиты HMS Control L2-25 (1...25А).
При соблюдении условий производителя насосных агрегатов, в электронасос может устанавливаться частотный преобразователь переменного тока.

ВНИМАНИЕ!!!
Насос 2ЭЦВ не должен работать без полного погружения в перекачиваемую воду.

Электропитание насоса:
трехфазный переменный ток;
сеть напряжением 380В;
частота тока 50 Гц.

Рис. 1, 2: насос 2ЭЦВ 8-25-55 - рабочие характеристики, габаритно-присоединительные размеры агрегата.

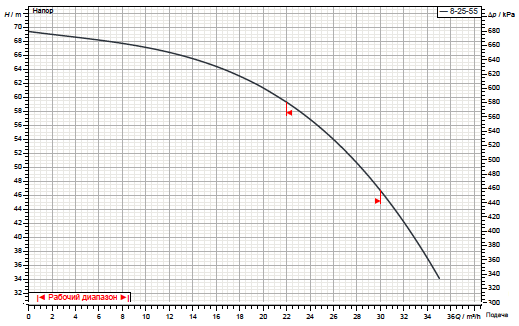

Рис.1 Рабочие характеристики насоса

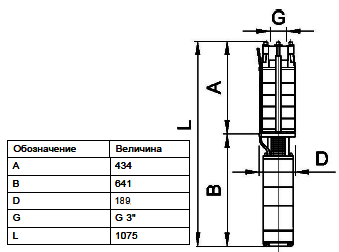

Рис.2 Габаритно-присоединительные размеры агрегата

Вертикальный насос погружной конструкции центробежный 2ЭЦВ и герметичный асинхронный трехфазный приводной электродвигатель ДАП входят в состав электронасосного агрегата.

При изготовлении корпусов насоса и приводного электродвигателя используется прочная нержавеющая сталь.
Насос погружной для скважины 2ЭЦВ 8-25-55 перекачивает чистую воду температурой не более 30°C.
