Характеристики 2ЭЦВ 8-40-120

2ЭЦВ 8-40-120 -технические характеристики и параметры насосного агрегата:
- номинальная подача: 40 м³/час;
- номинальный напор: 120 м;
- диапазон подачи: от 30 м³/час до 48 м³/час;
- диапазон напора: от 132 до 101 м;
- внутренний диаметр обсадной трубы скважины, (мин/макс): 200/250 мм;
- максимальный диаметр насоса: D-189 мм;
- L- длина электронасоса: 1650 мм;
- B: длина электродвигателя: 877 мм;
- присоединительный размер: резьба G-3-B ГОСТ 6357 (DN80);
- максимальный КПД насоса: 74%;
- электропривод 2ЭЦВ 8-40-120;
- электродвигатель ДАП 8-22 асинхронный номинальной мощностью: 22 квт;
- число оборотов вала: 2900 в минуту;
- номинальный ток электропривода: 44А;
- вид защиты: IP-68;
- масса насосного агрегата: 150 кг (159 кг нрк);
- климатическое исполнение: У* (ГОСТ 15150-69);
- изготовитель: Ливнынасос.

Условное обозначение
пример, 2ЭЦВ 8-40-120 нрк, где:
- 2ЭЦВ: 2 - тип модернизации, Э - электронасос, Ц - центробежный, В - для воды;
- 8: внутренний диаметр обсадной трубы (8 дюймов, не менее 200 мм);
- 40: подача номинальная, в м³/час;
- 120: напор номинальный, в м;
- нрк: материал проточной части:
  рабочее колесо изготовлено стали марки 12Х18Н10Т;
  направляющие аппараты пластмассовые;
  вал из стали марки 20Х13;
  корпус насоса изготовлен из прочной нержавеющей стали.

В режиме водоподъема и для автоматического управления и защиты насос погружной может оснащаться станцией СУЗ-100 (30...100А) или станцией управления и защиты HMS Control L2-80 (35...80А).
При соблюдении регламентированных производителем определенных условий, в электроагрегат может быть вмонтирован частотный преобразователь переменного тока.

ВНИМАНИЕ!!!
Насос 2ЭЦВ не может эксплуатироваться без полного погружения в перекачиваемую воду.

Электропитание насоса:
переменный трехфазный ток;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1, 2: насос 2ЭЦВ 8-40-120 - напорные характеристики, присоединительные и габаритные размеры электронасоса.

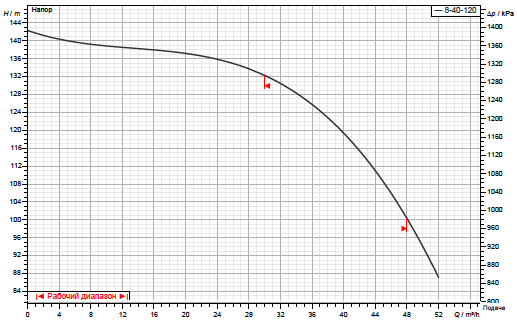

Рис.1 Напорные характеристики насоса

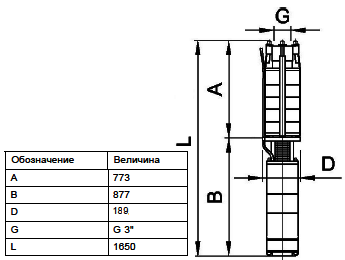

Рис.2 Присоединительные и габаритные размеры электронасоса

Погружной центробежный насос вертикальной конструкции 2ЭЦВ и приводной герметичного типа трехфазный асинхронный электродвигатель ДАП входят насосный агрегат для перекачивания чистой артезианской воды из скважины.

В качестве материала при изготовлении электродвигателя и корпуса насоса используется нержавеющая прочная сталь.
Насос погружной для скважины 2ЭЦВ 8-40-120 перекачивает чистую воду температурой не более 30°C.
