Характеристики 2ЭЦВ 8-40-135

Характеристики насоса 2ЭЦВ 8-40-135 технические:
- подача номинальная: 40 м³/час;
- напор номинальный: 135 м;
- рабочий диапазон подачи: от 30 до 48 м³/час;
- рабочий диапазон напора: от 154 до 113 м;
- максимальный диаметр насоса, D: 189 мм;
- внутренний диаметр обсадной трубы скважины, не менее/не более: 200/250 мм;
- длина A насосной части: 734 мм;
- присоединительный размер: резьба G-3-B ГОСТ 6357 (DN80);
- электропривод 2ЭЦВ 8-40-135;
   электродвигатель ДАП 8-22 асинхронный;
   мощность номинальная: 22 квт;
   ток номинальный: 50А;
   частота вращения вала: 2900 в минуту;
   длина, B: 941 мм;
   вид защиты: IP-68;
- длина L агрегата: 1675 мм;
- КПД электронасоса максимальный: 65,7%;
- масса электроагрегата: 150 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- изготовитель: Ливнынасос.

Условное обозначение
2ЭЦВ 8-40-135 ДАП 8-22, где:
- 2ЭЦВ: 2 - номер модернизации, Э - электронасос, Ц - центробежный, В - для воды;
- 8: дюйм, диаметр обсадной трубы внутренний (1 дюйм=25,4 мм);
- 40: м³/час, подача;
- 135:м, напор;
- ДАП: асинхронный электродвигатель;
- 8-22: типоразмер электродвигателя.

Детали проточной части насоса 2ЭЦВ 8-40-135 выполнены из:
- пластмассы, армированной нержавеющей сталью: рабочие колеса;
- пластмассы: направляющие аппараты;
- нержавеющей стали 20Х13: вал насоса;
- стали: корпус насоса, статор двигателя ДАП.

Для автоматического управления и защиты, в режиме водоподъема, насос типа 2ЭЦВ 8-40-135 рекомендуется оснащать станцией СУЗ-100 (30...100А) или станцией управления и защиты HMS Control L2-80 (35...80А).
В погружной насос 2ЭЦВ может быть установлен, при выполнении ряда рекомендаций производителя, частотный преобразователь переменного тока.

ВНИМАНИЕ!!!
Каждый погружной насос, перекачивающий воду из артезианской скважины, в том числе насос 2ЭЦВ, в процессе эксплуатации должен полностью погружаться в перекачиваемую воду.

Электропитание насоса:
переменный трехфазный ток;
напряжение сети 380В;
частота тока 50 Гц.

Эффективный перематываемый электродвигатель типа ДАП и погружной центробежный насос для скважины насос 2ЭЦВ ДАП включены в состав электроагрегата, перекачивающего артезианскую воду из скважины.

Для изготовления статора электродвигателя ДАП и корпуса насоса должна применяться только прочная сталь.

Насос предназначен для подачи воды температурой не выше 30°C.

Рис. 1, 2: насос 2ЭЦВ 8-40-135 - напорные характеристики, присоединительные и габаритные и размеры агрегата.

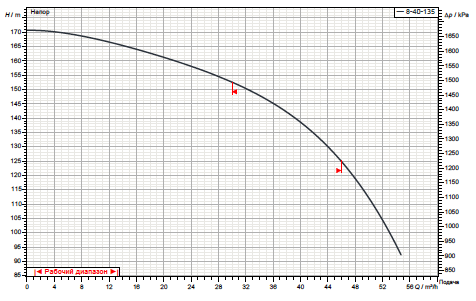

Рис.1 Напорные характеристики

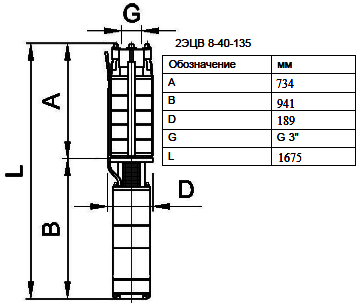

Рис.2 Присоединительные и габаритные и размеры агрегата
