Характеристики 2ЭЦВ 8-40-200

Рабочие, технические характеристики и параметры насоса 2ЭЦВ 8-40-200:
- производительность номинальная: 40 м³/час;
- интервал производительности: от 30 м³/час до 48 м³/час;
- напор номинальный: 200 м;
- интервал напора: от 132 до 101 м;
- диаметр насоса D максимальный: 189 мм;
- минимальный/максимальный внутренний диаметр обсадной трубы скважины: 200/250 мм;
- длина насосной части A: 932 мм;
- присоединительный размер: резьба G-3-B ГОСТ 6357 (DN80);
- электропривод 2ЭЦВ 8-40-200;
   асинхронный электродвигатель ДАП 8-37, мощность номинальная: 37 квт;
   количество оборотов вала: 2900 в минуту;
   ток номинальный: 73А;
   длина B: 1123 мм;
   вид защиты: IP-68;
- максимальный КПД электронасоса: 74%;
- длина насосного агрегата L: 2055 мм;
- вес электронасоса: 187 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос.

Условное обозначение
2ЭЦВ 8-40-200 ДАП 8-37, где:
- 2ЭЦВ: 2 - тип агрегата, Э - электронасос, Ц - центробежный, В - для воды;
- 8: в дюймах, внутренний диаметр обсадной трубы;
- 40: подача, в м³/час;
- 200: напор, в м;
- ДАП: электродвигатель асинхронный;
- 8-37: мощность электродвигателя.

Материал проточный частей насоса 2ЭЦВ 8-40-200:
- рабочее колесо насоса: пластмасса, армированная нержавеющей сталью;
- направляющие аппараты: пластмасса;
- вал насоса: нержавеющая сталь 20Х13;
- корпус насоса, статор электропривода: сталь.

Для защиты и автоматического управления, в режиме водоподъема, данный центробежный насос для скважины рекомендуется комплектовать станцией управления и защиты HMS Control L2-80 (35...80А) или станцией СУЗ-100 (30...100А).

В насос 2ЭЦВ, при условии выполнения рекомендаций производителя, может быть встроен частотный преобразователь переменного тока.

ВНИМАНИЕ!!!
Насос 2ЭЦВ 8-40-200, как и любой другой погружной насос, предназначенный для перекачки артезианской воды из скважины, должен эксплуатироваться только при полном погружении в перекачиваемую воду.

Электропитание насоса:
переменный ток трехфазный;
сетевое напряжение 380В;
частота тока 50 Гц.

Погружной насос 2ЭЦВ многоступенчатый и герметичный асинхронный трехфазный электродвигатель ДАП являются составными частями электронасосного агрегата, перекачивающего чистую воду из артезианской скважины.

В производстве корпусов насоса и электродвигателя всегда должна использоваться прочная сталь.

Насос должен перекачивать воду из скважин температурой не превышающей 30°C.

Рис. 1, 2: насос 2ЭЦВ 8-40-200 - рабочие характеристики, габаритные и присоединительные размеры агрегата.

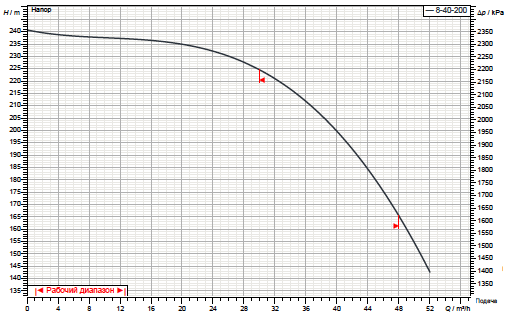

Рис.1 Рабочие характеристики

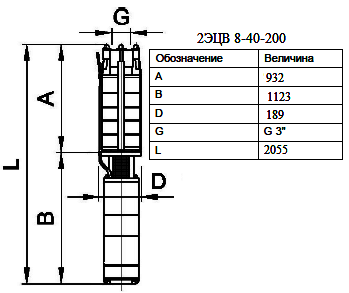

Рис.2 Габаритные и присоединительные размеры агрегата
