Характеристики 2ЭЦВ 8-46-120 нрк

Характеристики технические и напорные, параметры электронасоса 2ЭЦВ 8-46-120 нрк:
- подача номинальная: 46 м³/час;
- интервал подачи: от 30 м³/час до 48 м³/час;
- напор номинальный: 120 м;
- интервал напора: от 143 до 111 м;
- минимальный/максимальный внутренний диаметр обсадной трубы скважины: 200/250 мм;
- максимальный диаметр насоса: D=189 мм;
- длина насосного агрегата: L=1620 мм;
- присоединительный размер: резьба G-3-B ГОСТ 6357 (DN80);
- КПД электронасоса, max: 67,1%;
- электропривод 2ЭЦВ 8-46-120 нрк;
   асинхронный электродвигатель ДАП 8-22, мощностью: 22 квт;
   число оборотов вала: 2900 в минуту;
   ток номинальный: 47А;
   длина B=877 мм;
   вид защиты: IP-68;
- масса электроагрегата: 148 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос.

Условное обозначение насоса
2ЭЦВ 8-46-120 нрк, где:
- 2ЭЦВ: 2 - модификация агрегата, Э - электронасос, Ц - центробежный, В - для воды;
- 8: внутренний диаметр обсадной трубы в дюймах (1 дюйм=25,4 мм);
- 46: подача, в м³/час;
- 120: напор, в м;
- нрк: материал деталей проточной части насоса
 (корпус, рабочие колеса, вал, статор электропривода ДАП: сталь нержавеющая;  направляющие аппараты: пластмасса).

Для защиты и автоматического управления в режиме водоподъема погружной центробежный насос типа 2ЭЦВ 8-46-120 нрк рекомендуется комплектовать станцией управления и защиты HMS Control L2-80 (35...80А) или станцией СУЗ-100 (30...100А).
При соблюдении рекомендаций и ряда условий производителя насосов, в электроагрегат может быть вмонтирован частотный преобразователь переменного тока.

ВНИМАНИЕ!!!
Погружной насос для скважины, в том числе и 2ЭЦВ, должен эксплуатироваться только при условии полного погружения в перекачиваемую воду.

Электропитание
ток переменный трехфазный;
сетевое напряжение 380В;
частота тока 50 Гц.

Рис. 1, 2: насос 2ЭЦВ 8-46-120 нрк - характеристики напорные, присоединительные и габаритные размеры агрегата.

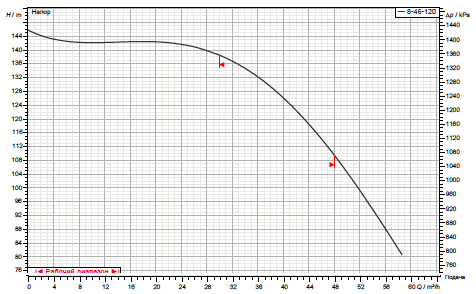

Рис.1 Напорные характеристики насоса

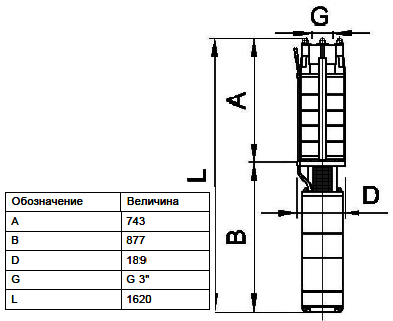

Рис.2 Присоединительные и габаритные размеры агрегата

Многоступенчатый центробежный вертикальный погружной насос 2ЭВ и трехфазный приводной асинхронный герметичный электродвигатель ДАП входят в состав насосного агрегата.

При производстве корпусов электродвигателя ДАП и погружного насоса для скважины должна использоваться прочная нержавеющая сталь.
Насос 2ЭЦВ 8-46-120 нрк должен перекачивать артезианскую воду температурой не превышающей 30°C.
