Характеристики 2ЭЦВ 8-65-125

2ЭЦВ 8-65-125 - рабочие и технические характеристики насоса, параметры агрегата:
- номинальная подача: 65 м³/час;
- подача в диапазоне: от 50 до 80 м³/час;
- номинальный напор: 125 м;
- напор в диапазоне: от 143 до 110 м;
- внутренний диаметр обсадной трубы скважины, не менее/не более: 200/250 мм;
- A: длина насосной части 1098 мм
- D: максимальный диаметр насоса: 189 мм;
- присоединительный размер: резьба СП-114-Д ГОСТ 633 (DN100);
- электропривод 2ЭЦВ 8-65-125;
   электродвигатель асинхронный ДАП 8-37, мощностью: 37 квт;
   количество оборотов вала: 2900 в минуту;
   номинальный ток: 80А;
   B: длина 1022 мм;
   вид защиты: IP-68;
- максимальный КПД электронасоса: 61,5%;
- L: длина электронасосного агрегата 2120 мм;
- вес электронасоса: 190 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производитель: Ливнынасос.

Условное обозначение насоса
2ЭЦВ 8-65-125, где:
- 2ЭЦВ: 2 - тип агрегата, Э - электронасос, Ц - центробежный, В - для воды;
- 8: диаметр обсадной трубы внутренний, дюймы (1 дюйм=25,4 мм);
- 65: подача, в м³/час;
- 125: напор, в м.

Материал проточных частей насоса:
   пластмасса, армированная нержавеющей сталью: рабочие колеса;
   пластмасса: направляющие аппараты;
   сталь нержавеющая: корпус, статор двигателя ДАП;
   сталь нержавеющая 20Х13: вал насоса.

Электронасос 2ЭЦВ 8-65-125 рекомендуется комплектовать станцией СУЗ-200 (80...200А) или станцией управления и защиты HMS Control L2-100 (25...100А) с целью защиты и автоматического управления в режиме водоподъема.

При соблюдении условий и рекомендаций производителя в насос типа 2ЭЦВ может быть установлен частотный преобразователь переменного тока.

ВНИМАНИЕ!!!
Каждый погружной насос, перекачивающий воду из артезианской скважины, в том числе и насос 2ЭЦВ, может использоваться по назначению при условии полного его погружения в воду.

Электропитание
ток трехфазный переменный;
сеть напряжением 380В;
частота тока 50 Гц.

Рис. 1, 2: центробежный насос 2ЭЦВ 8-65-125 - рабочие характеристики, габаритные и присоединительные размеры электроагрегата.

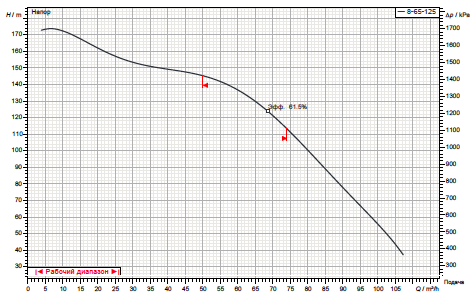

Рис.1 Рабочие характеристики насоса

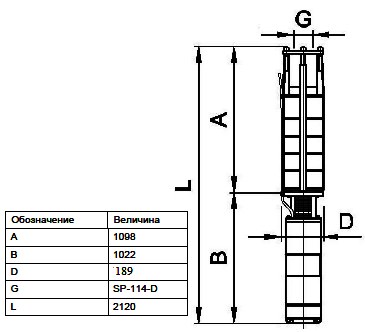

Рис.2 Габаритные и присоединительные размеры электроагрегата

Трехфазный герметичный приводной асинхронный электродвигатель ДАП и погружного типа вертикальный центробежный многоступенчатый насос 2ЭВ входят в состав электронасосного агрегата.

Корпус насоса для скважины и корпус электропривода ДАП изготавливаются из нержавеющей прочной стали.
Насос 2ЭЦВ 8-65-125 предназначен для перекачивания воды из артезианской скважины температурой не более 30°C.
