Вакуумный насос 2НВР-0.1ДМ - характеристики

Насос 2НВР-0.1ДМ Технические характеристики - промышленный роторно-пластинчатый насос вакуумный 2НВР-0.1ДМ для откачивания воздуха, неагрессивных газов и паров из герметичных сосудов.
Поступающие в насосы НВР воздух, газы и пары и их смеси должны пройти предварительную очистку от капельной влаги и механических загрязнений.
Попадание внутрь насоса влаги вместе с откачиваемыми средами не допускается.

Насосы применяются в научно-производственной практике, в промышленности для создания среднего вакуума.
Оптимальная работа насоса обеспечивается при температуре окружающего воздуха и откачиваемых сред от 283 К до 308 К (от плюс 10°C до плюс 35°C).

Для уплотнения вала ротора роторно-пластинчатые вакуумные насосы 2НВР-0.1ДМ комплектуются двумя манжетами.
Проточные и корпусные детали насоса из чугуна, стали, сплава алюминия, углепластика, бронзы.

Для привода насоса 2НВР-0.1ДМ устанавливается однофазный электродвигатель.
Тип электродвигателя электронасосного агрегата - асинхронный двигатель мощностью 0,09 квт.

Таблица 1. Технические характеристики насоса
Насос марки Быстродействие
л/с
Остат. давление
мм.рт.ст
N
двигателя квт
Об/мин
Масса
агрегата
кг
2НВР-0.1Д 0,12±0,02 0,05 0,04 - 2,5
2НВР-0.1ДМ 0,12±0,02 0,05 0,09 - 4,8

Давление на входе в насос - 1 мм.рт.ст. (0,133 КПа).
Рабочая жидкость - вакуумное масло ВМ-5С, ВМ-1С.
Объем масла на одну заправку 0,05 дм³.
Вакуумный роторно-пластинчатый насос 2НВР-0.1ДМ выпускается в климатическом исполнении и категории размещения УХЛ4.
Уровень звука на расстоянии 1 м от агрегата - 65 дБа (2НВР-0.1Д - 75 дБА).
Диаметры условного прохода патрубков на входе и выходе - 6 мм.

Рис. 1: схема насосов НВР.
Рис. 2: напорные характеристики.
Рис. 3: устройство насоса.
Рис. 4: габаритный чертеж насоса.


Рис.1 Схема вакуумных насосов НВР

Схема насосов НВР

Рис.2 Напорные характеристики вакуумного насоса

Напорная характеристика

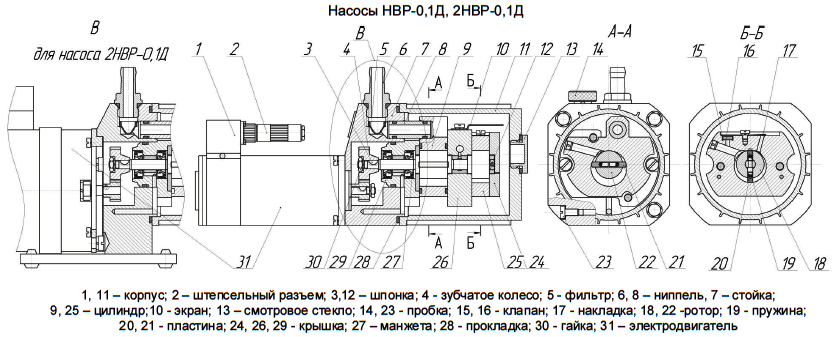

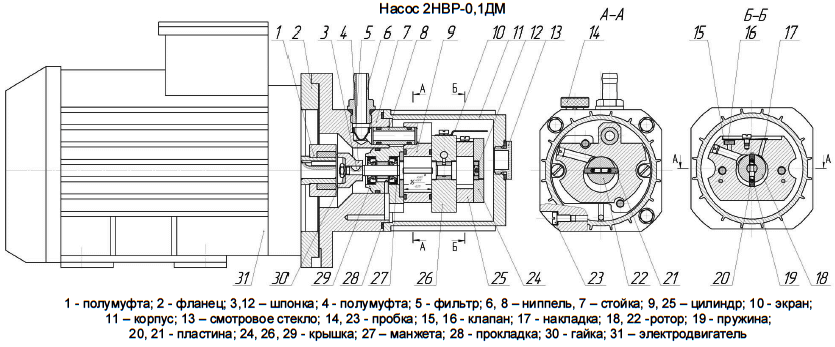

Рис.3 Устройство насосов

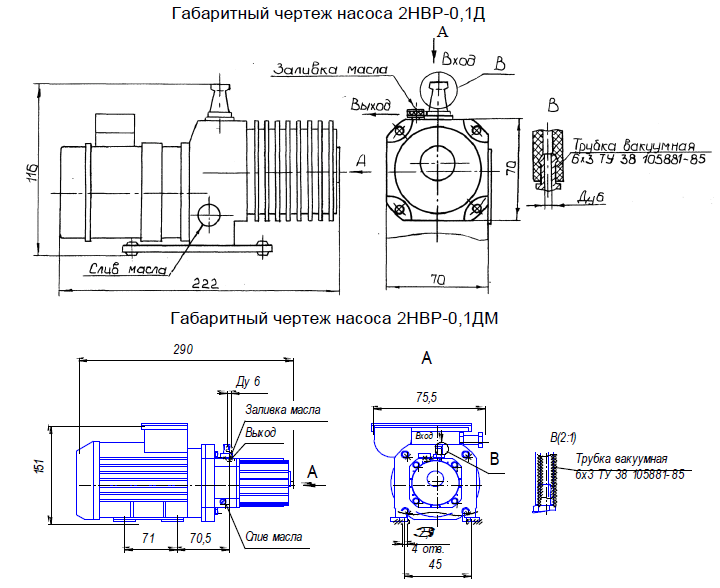

Рис.4 Габаритный чертеж насоса вакуумного 2НВР-0.1ДМ
Габаритный чертеж насоса
