Характеристики технические насоса 2НВР-60Д

Насос 2НВР-60Д Технические характеристики насоса вакуумного 2НВР-60Д роторно-пластинчатого для откачивания воздуха, неагрессивных газов и паров и их смесей из герметичных сосудов.
Поступающие в насосы НВР воздух, газы, пары и смеси паров с газом проходят предварительную очистку от капельной влаги, механических загрязнений.
Не допускается проникновение влаги внутрь насоса вместе с откачиваемыми средами.

Насосы широко используются в научно-производственных предприятиях, вакуумной промышленности для создания разряжения в герметичных сосудах.
Насосы работают в оптимальном режиме при температуре окружающего воздуха и откачиваемых сред от 283 К до 308 К (от плюс 10°C до плюс 35°C).

Для уплотнения вала ротора роторно-пластинчатые вакуумные насосы 2НВР-60Д оснащаются манжетами.
Корпусные и проточные детали насоса выполняются из чугуна, стали, сплава алюминия, углепластика.

Для привода насоса 2НВР-60Д устанавливается электродвигатель.
Тип электродвигателя электронасосного агрегата - трехфазный асинхронный двигатель мощностью 2,2 квт.

Таблица 1. Технические характеристики насоса
Насос марки Быстродействие
л/с
Остат. давление
мм.рт.ст
N
двигателя квт
Сетевое питание
Масса
агрегата
кг
2НВР-60Д 17,6 0,005 2,2 380В 100

Давление на входе - 1,330 КПа (10 мм.рт.ст.).
Рабочая жидкость насоса вакуумное масло ВМ-5С, ВМ-1С.
Объем масла на заправку 6 дм³.
Роторно-пластинчатый вакуумный насос 2НВР-60Д выпускается в климатическом исполнении и категории размещения УХЛ4.
Уровень звука на расстоянии 1 м от агрегата - 75 дБа.
Патрубки диаметром на входе Ду-70 и выходе - Ду-25 мм.

Рис. 1: схема насосов НВР.
Рис. 2: напорные характеристики.
Рис. 3: устройство насоса.
Рис. 4: габаритный чертеж насоса.


Рис.1 Схема вакуумных насосов НВР

Схема насосов НВР

Рис.2 Напорные характеристики вакуумного насоса

Напорная характеристика

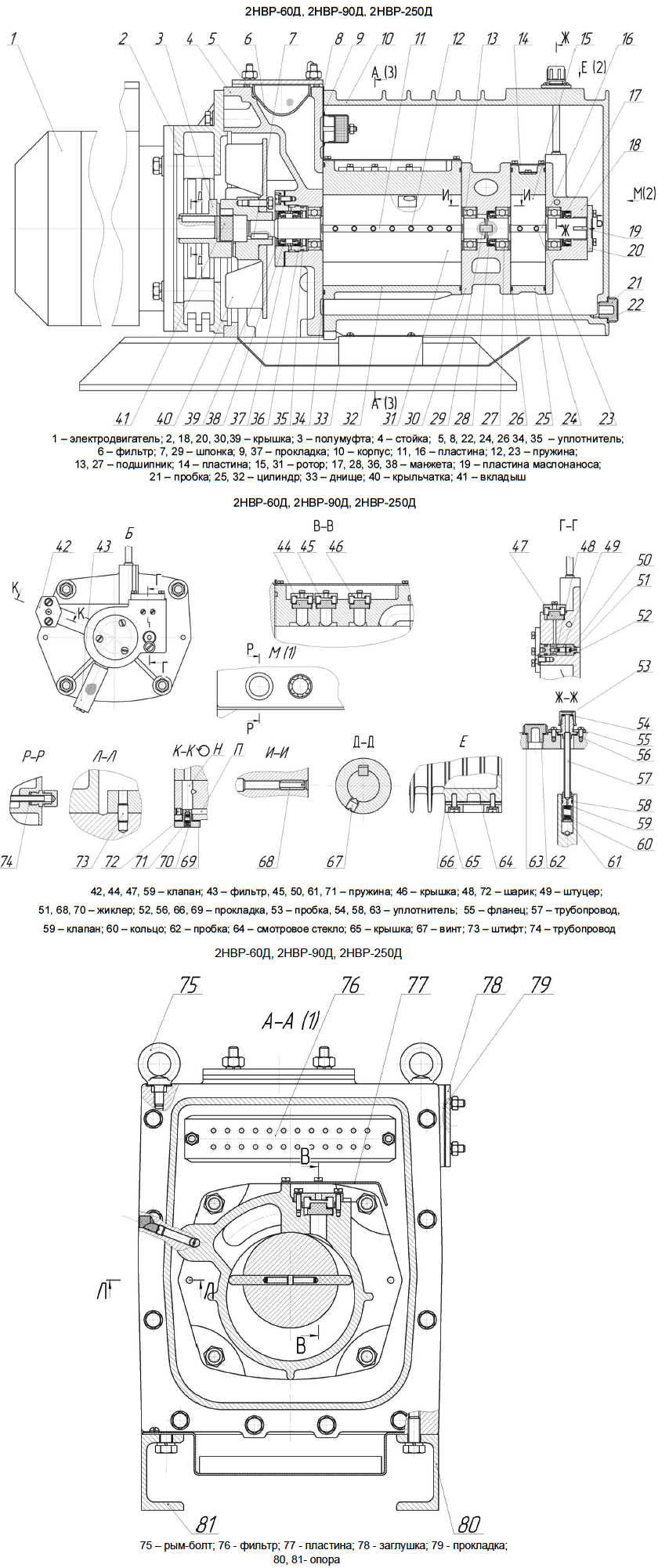

Рис.3 Устройство насоса 2НВР-60Д

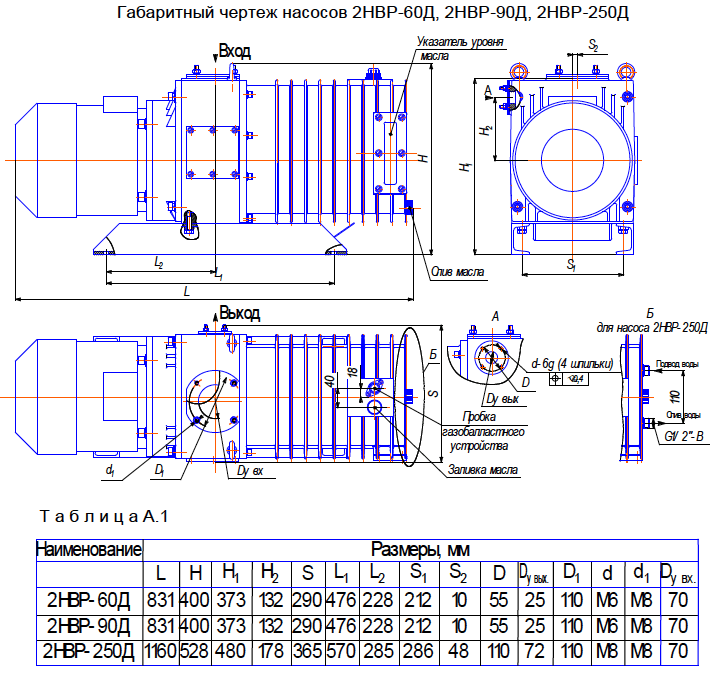

Рис.4 Габаритный чертеж насоса вакуумного
Габаритный чертеж насоса
