Технические характеристики насоса 2НВР-5ДМ

Цена: 92 556 руб. с ндс

Вакуумный насос 2НВР-5ДМ Технические характеристики и параметры 2НВР-5ДМ:
- быстрота действия: 5,5 л/с (диапазон давлений на входе от атмосферного до 0,26 КПа (2 мм рт. ст.);
- при применении масла ВМ-1С, ВМ-5С предельное остаточное давление, не выше:
    - парциальное без газобалласта, КПа (мм рт. ст.): 10*10-5 (7,5*10-5);
    - полное без газобалласта, КПа (мм рт. ст.): 6,7*10-4 (5*10-3);
    - полное с газобалластом, КПа (мм рт. ст.): 2,6*10-3 (2*10-2);
- охлаждение 2НВР-5ДМ: воздушное;
- количество рабочей жидкости на заливку: 1,2±0,1 дм³;
- наибольшее рабочее давление, КПа (мм рт. ст.): 0,133 (1);
- наибольшее давление паров воды на входе, КПа (мм рт. ст.): 2,7 (20);
- объем откачиваемого сосуда, не более: 3,5 м³;
- патрубки на входе и выходе: Ду-25 мм;
- масса: 26 кг (без рабочей жидкости);
- привод вакуумного насоса: АИР 71А4 - асинхронный электродвигатель мощностью: 0,55 квт;
- количество оборотов в минуту: 1500.

Электропитание насоса:
Переменный ток, напряжение сети 380В, частота 50 Гц.

Промышленные роторно-пластинчатые вакуумные насосы 2НВР-5ДМ предназначены для откачки из герметичных объемов неагрессивных газов, парогазовых смесей и воздуха.
Насосы предусматривают предварительную очистку откачиваемых газов от механических загрязнений и капельной влаги.
Применяются в различных отраслях промышленности (химической, радиотехнической, электронной и др.)

Привод для насосных агрегатов - трехфазные электродвигатели серии АИР.

На базе насоса 2НВР-5ДМ и двухроторного насоса НВД-200 производится насосный агрегат АВД-50/5.
Используется для замены насоса ВН-461М.

По желанию заказчика вакуумный насос может комплектоваться маслоотделителем 2МО-5 со степенью очистки от паров масла не менее 99%.

Рис. 1: напорные характеристики насоса.

Рис. 2: габаритный чертеж насоса.

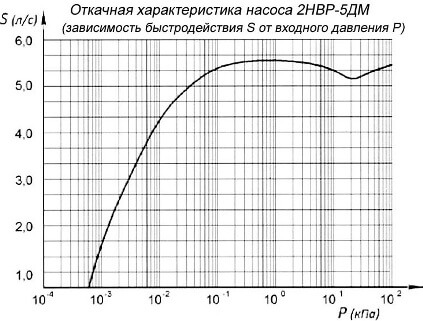

Рис.1 Напорная характеристика вакуумного насоса 2НВР-5ДМ


Напорная характеристика

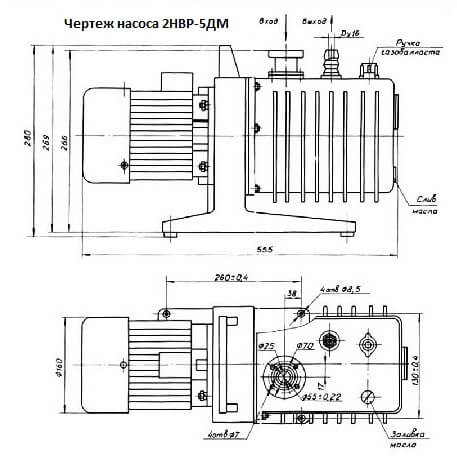

Рис.2 Габаритный чертеж насоса 2НВР-5ДМ
Габаритный чертеж насоса
