Характеристики 5НК-9х1

Технические характеристики насосов 5НК-9х1 для перекачки нефтепродуктов и нефти.

Условное обозначение
5НК-9х1-УХЛ4 где:
  - 5: диаметр входа, уменьшенный в 25 раз;
  - НК: нефтяной насос консольный;
  - 9: коэффициент быстроходности, уменьшенный в 10 раз;
  - 1: одноступенчатый;
  - УХЛ: климатическое исполнение;
  - 4: категория размещения.

Электродвигатели для установки в насосные агрегаты 5НК-9х1 - трехфазные асинхронные электродвигатели взрывобезопасного исполнения с короткозамкнутым ротором взрывозащищенные электродвигатели типа АИМР, ВА.

Насосы эксплуатируются во взрывоопасных зонах, в которых возможно образование взрывоопасной смеси перекачиваемых нефтепродуктов и нефти с воздухом.

Конструктивно 5НК-9х1 - одноступенчатые консольные нефтяные центробежные насосы.

Параметры насосов зависят от диаметра рабочего колеса.
Диаметры рабочих колес: 210 мм, 200 мм, 190 мм, 180 мм, 170 мм (см. таблицу 1).

Насосы работают от сети переменного трехфазного тока, напряжением 220/380 В, частотой 50 Гц.

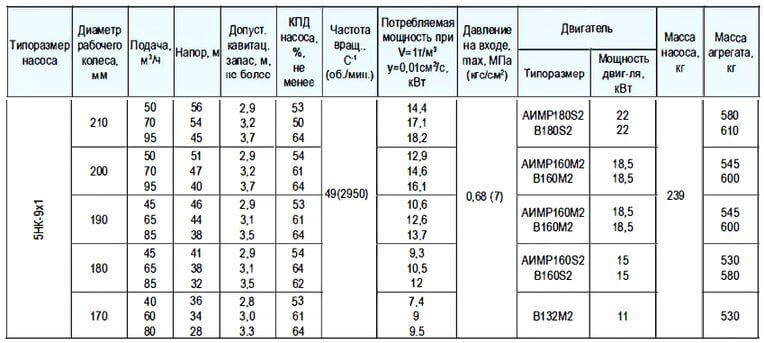

Таблица 1. Технические характеристики электронасоса

Рабочие характеристики электронасоса

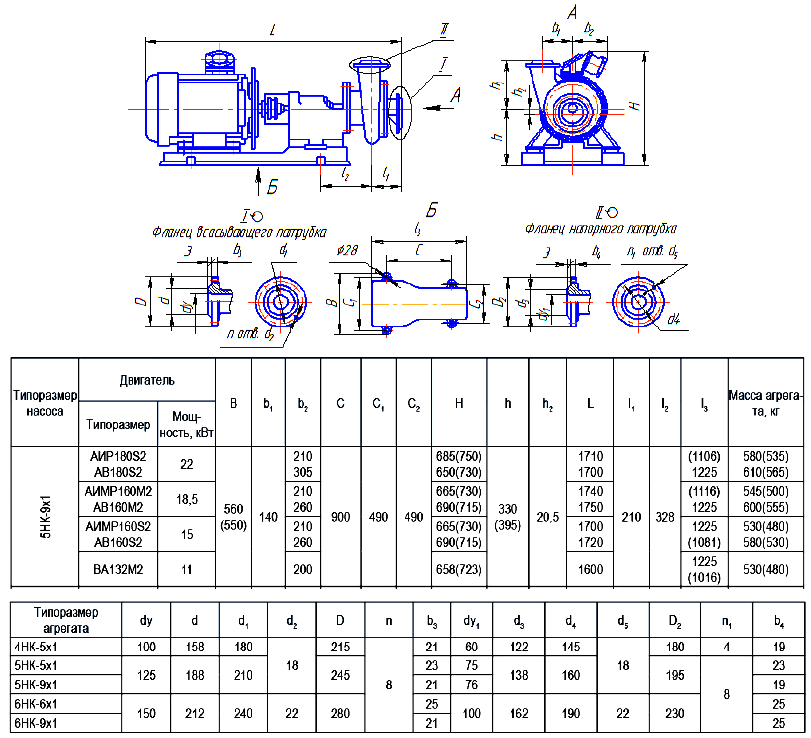

Габаритные и присоединительные размеры агрегата
