Технические характеристики АХ 100-65-315
Характеристики насосов АХ 100-65-315 для перекачивания агрессивных жидких сред с абразивными включениями.
Таблица технических характеристик насосов
| Марка | Подача м³/ч |
Напор м |
Об/мин | ДКЗ м |
N номин. квт |
| АХ 100-65-315 | 50 32-65 |
32 32,5-30 |
1450 | 3 | 8,7 |
| АХ 100-65-315а | 45 27,5-58 |
25 26,2-25 |
1450 | 3 | 5,7 |
| АХ 100-65-315б | 39 25-56,5 |
20 20,5-17,8 |
1450 | 3 | 4,0 |
Электродвигатели насоса
| Марка | N квт | Обороты/мин |
| А132М4 | 11 | 1450 |
| А160S4 | 15 | 1450 |
| А160М4 | 18,5 | 1450 |
| А180S4 | 22 | 1450 |
Условное обозначение АХ 100-65-315
АХ(Е)100-65-315(а,б)–К(Е,И)–СД (55)-У2, где:
АХ - насос химический для жидкостей с абразивными частицами;
(Е) - для пожароопасных и взрывоопасных производств;
100 - диаметр всасывающего патрубка, мм;
65 - диаметр напорного патрубка, мм;
315 - номинальный диаметр рабочего колеса, мм;
(а, б) - обточки рабочих колес;
К (Е, И) - исполнение материалов проточной части;
СД - двойное сальниковое уплотнение;
55 - двойное торцовое уплотнение;
У2 - климатическое исполнение.
Патрубки насосов:
всасывающий Ду-100, напорный Ду-65.

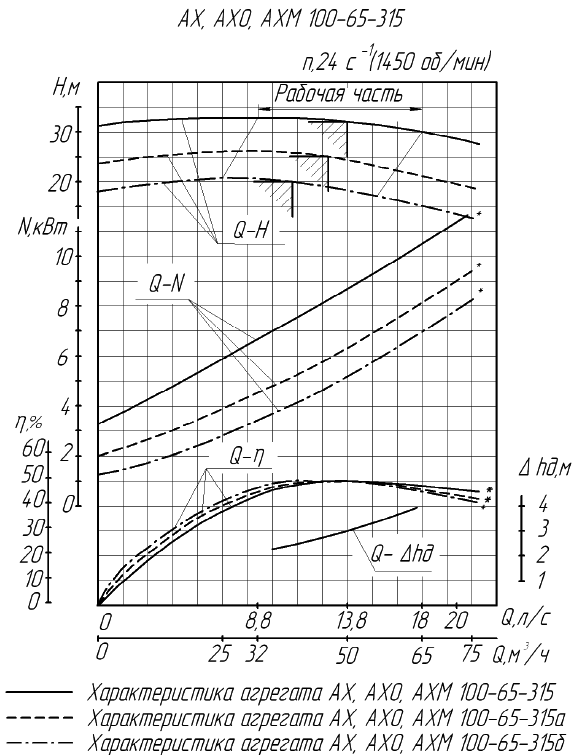

Напорные характеристики АХ 100-65-315
|
|

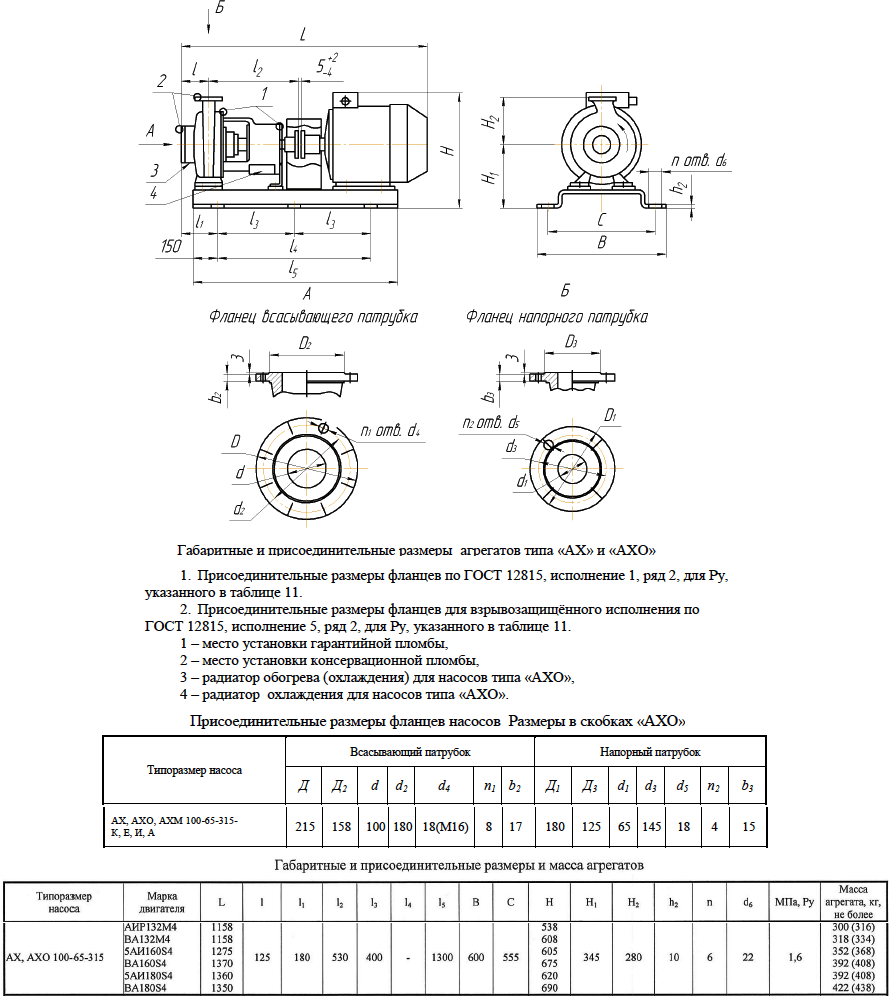

Габаритные и присоединительные размеры, электродвигатели и масса агрегатов
|
458-310-426
427-771-322
618-591-711
