Технические характеристики АХ 125-100-315




Характеристики насосов АХ 125-100-315 для перекачивания агрессивных жидкостей, содержащих абразивные частицы.

Таблица технических характеристик насосов
Марка Подача
м³/ч
Напор
м
Об/мин ДКЗ
м
N номин.
квт
АХ 125-100-315 125
65-165
32
32-30
1450 4 17,5
АХ 125-100-315а 112
14,5-34
26
27-23
1450 4 13,5
АХ 125-100-315б 102
18-134
21
21-20
2900 4 10,5
Электродвигатели насоса АХ 125-100-315
Марка N квт Обороты/мин
А180М4 30 1450
А200М4 37 1450
А200L4 45 1450

Условное обозначение
АХ(Е)125-100-315(а,б)–К(Е,И)–(СД, 55)-У2, где:
АХ - насос химический для жидкостей с абразивными частицами;
(Е) - для пожароопасных и взрывоопасных производств;
125 - диаметр всасывающего патрубка, мм;
100- диаметр напорного патрубка, мм;
315 - номинальный диаметр рабочего колеса, мм;
(а, б) - обточки рабочих колес;
К (Е, И) - исполнение материалов проточной части;
СД - двойное сальниковое уплотнение;
55 - двойное торцовое уплотнение;
У2 - климатическое исполнение.

Патрубки насосов:
   всасывающий Ду-125, напорный Ду-100.

Напорные характеристики АХ 125-100-315

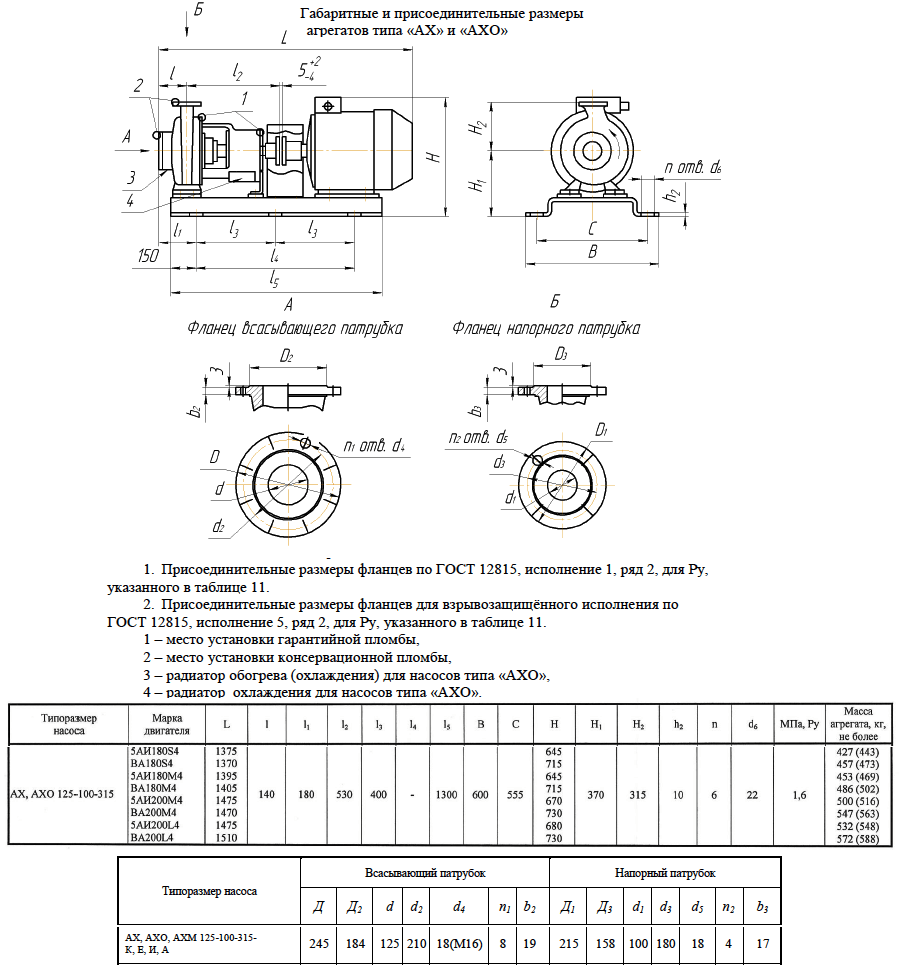

Габаритные и присоединительные размеры,
электродвигатели и вес агрегатов
